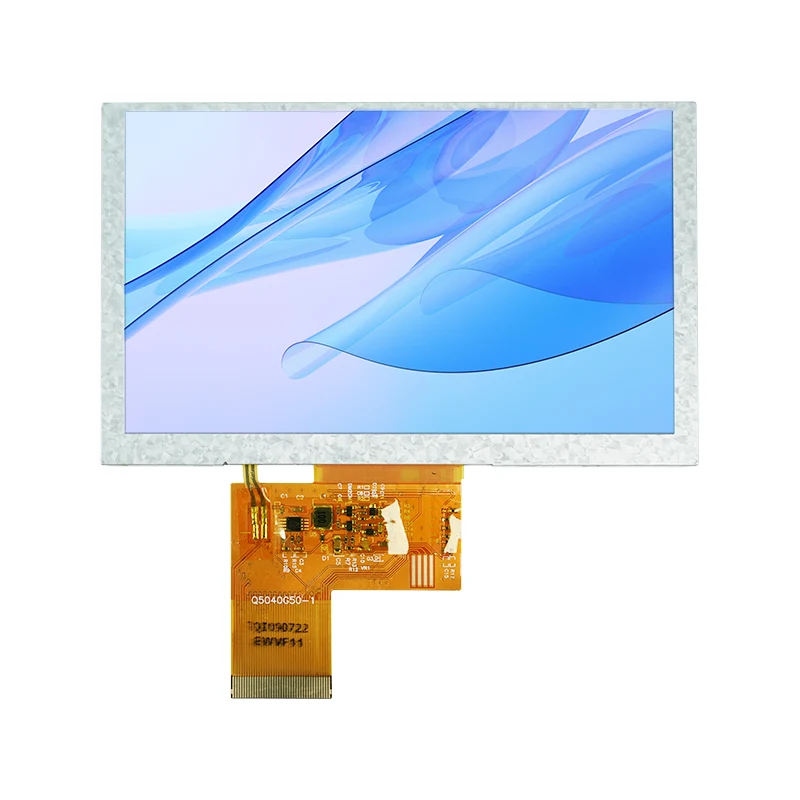

Smart TFT LCD Display: Isang Praktikal na Gabay mula sa Pagpili hanggang sa Deployment ng Pag-unlad

Sa naka-embed na sistema at disenyo ng pakikipag-ugnayan ng tao-machine, angSmart TFT LCD Displayay hindi na lamang isang "display component" — isa itong kritikal na salik na tumutukoy sa karanasan ng user at tagumpay ng produkto. Gumagawa ka man ng pang-industriya na HMI, isang smart home control panel, o isang handheld na medikal na device, na nagna-navigate sa malawak na hanay ng mga Smart TFT LCD sa merkado at gumagawa ng tamang pagpili habang tinitiyak na ang mabilis na pag-deploy ay kadalasang mas kumplikado kaysa sa tila.

1. Selection: Huwag Tignan Lamang sa Sukat at Resolusyon

Ang pinakakaraniwang pagkakamali sa yugto ng pagpili ay ang manirahan sa isang screen na may mindset na "mukhang tama." Sa katotohanan, ang mga pangunahing pagkakaiba sa mga Smart TFT LCD ay kadalasang nasa kabila ng spec sheet.

1.1 Uri ng Interface: Ang Unang Kritikal na Hati

Direktang tinutukoy ng uri ng interface kung ang iyong pangunahing controller ay maaaring magmaneho ng screen at kung gaano kakomplikado ang proseso ng pag-develop. Ang mga karaniwang uri ng interface ay may kanya-kanyang angkop na mga application:

Isang espesyal na tala: Kung ang iyong pangunahing controller ay isang MCU tulad ng STM32F103 na walang built-in na RGB controller, ang direktang pagpili ng isang RGB-interface na screen ay magiging lubhang mahirap. Kakailanganin mo ng karagdagang bridge chip (tulad ng SSD1963), o bilang kahalili, lumipat sa isang SPI o parallel-interface na screen.

1.2 Pagtutugma ng Resolusyon at Sukat

Ang mas mataas na resolution ay hindi palaging mas mahusay. Sa space-constrained na mundo ng mga naka-embed na system, ang mas mataas na resolution ay nangangahulugan ng mas malaking paggamit ng memory ng framebuffer, mas mataas na konsumo ng kuryente, at mas mataas na gastos. Ang isang patakaran ng hinlalaki ay:

Para sa pagpapakita ng mga simpleng icon o text (hal., mga panel ng appliance): 240x240 o 320x320 ay sapat
Para sa karaniwang mga interface ng tao-machine (hal., mga handheld terminal): 480x480 o 800x480
Para sa mga application na nangangailangan ng malinaw na mga chart o larawan: 720x720 o mas mataas

Ang mga Square TFT ay nagiging pangkaraniwan sa mga smart wearable at pang-industriyang instrumento. Kasama sa mga karaniwang detalye ang 1.3-inch (240x240), 3.4-inch (480x480), at 4.0-inch (720x720).

1.3 Kakayahang umangkop sa Kapaligiran: Panloob, Panlabas, o Matinding Kondisyon?

Maraming proyekto ang gumagana nang maayos sa mga karaniwang screen sa panahon ng prototyping phase ngunit nakakaranas ng mga isyu kapag na-deploy sa field. Tatlong pangunahing mga parameter ang nararapat na espesyal na pansin:

• Liwanag: 300–400 nits ay sapat para sa panloob na paggamit; ang mga semi-outdoor na aplikasyon ay nangangailangan ng 500–800 nits; ang buong paggamit sa labas sa ilalim ng direktang sikat ng araw ay nangangailangan ng 1000 nits o mas mataas para sa pagiging madaling mabasa

• Temperatura sa Pagpapatakbo: Komersyal na grado: 0°C hanggang 50°C; pang-industriya na grado: -20°C hanggang 70°C; Ang automotive o matinding kapaligiran ay nangangailangan ng -30°C hanggang 85°C o mas malawak

• Viewing Angle: Para sa mga sitwasyon kung saan maraming tao ang tumitingin sa screen o kung saan naka-install ang device sa isang anggulo, mas gusto ang IPS full-viewing-angle screen; Ang mga screen ng TN ay mas mura ngunit nagpapakita ng makabuluhang pagbabago ng kulay sa malalawak na anggulo

1.4 Touch Panel at Surface Treatment

Kung ang iyong produkto ay nangangailangan ng touch functionality, lampas sa pagpili sa pagitan ng resistive at capacitive na mga uri, mayroong ilang mga detalyeng madaling mapapansin:

Paraan ng Lamination: Ang optical bonding ay nagbibigay ng mas mahusay na kalinawan at pinababang pagmuni-muni kumpara sa air-gap lamination, ngunit may mas mataas na halaga.
Surface Coating: Anti-glare (AG), anti-reflective (AR), at anti-fingerprint (AF) coatings — para sa panlabas o mataas na liwanag na mga device, inirerekomenda ang kumbinasyon ng AG+AR

Pag-customize ng Cover Glass: Kung ang mga bilugan na sulok, silk-screen na logo, butas, o iba pang aesthetic na pagbabago ay kinakailangan

2. Hardware at Driver: Pag-iwas sa Pitfall

Kapag napili na ang screen, ang disenyo ng hardware at pagpapaunlad ng driver ay nagpapakilala ng isa pang hanay ng mga potensyal na pitfalls.

2.1 FPC Cable at Koneksyon

Ang FPC cable ang sanhi ng 80% ng mga glitches sa screen. Palaging i-unlock ang connector latch bago ipasok o tanggalin ang cable — ang puwersahang paghila nito ay maaaring makapinsala sa mga gintong contact. Huwag kailanman isaksak o i-unplug ang FPC habang naka-on ang system, dahil maaaring masunog ang interface ng natitirang kasalukuyang.

Kapag nagko-customize ng FPC, bigyang pansin ang:

Kung ang pagkakasunud-sunod ng pin at mga antas ng boltahe ay tugma sa iyong mainboard
Kung baluktot, pagpapalawak, o pagruruta sa paligid ng iba pang mga bahagi ay kinakailangan
Kung ang haba ng FPC ay tumutugma sa mekanikal na disenyo ng enclosure

2.2 Power Supply at Backlight

Ang mga TFT-LCD ay karaniwang nangangailangan ng maraming boltahe na riles: VDD (3.3V logic), VGH (positive bias), VGL (negative bias), at iba pa. Ang abnormal na paghahatid ng kuryente ay ang numero unong sanhi ng pagbaluktot ng kulay at pagkislap ng screen. Ang isang tipikal na diskarte sa diagnostic ay upang suriin kung ang boltahe ng VCOM ay lumihis mula sa detalye ng datasheet (halimbawa, ang paglampas sa 3.8V ay kadalasang humahantong sa nakikitang flicker).

Para sa pagmamaneho ng backlight, inirerekomenda ang isang palaging kasalukuyang solusyon na may PWM dimming. Kung ang PWM frequency ay bumaba sa ibaba 150Hz, ang mata ng tao ay maaaring makakita ng pagkutitap; ipinapayong itaas ang frequency sa itaas ng 200Hz.

2.3 Driver IC at Graphics Library

Kasama sa mga karaniwang TFT driver IC ang ILI9341, ST7789, at ST7735. Kabilang sa mga ito, ang ILI9341 ay nag-aalok ng pinaka-masaganang dokumentasyon at ang pinakasimpleng pagpapatupad ng driver, na ginagawa itong angkop para sa mga aplikasyon ng 240x320 na resolusyon.

Para sa mga graphics library, ang LVGL at TouchGFX ang pangunahing mga pagpipilian sa naka-embed na espasyo. Ang LVGL ay open-source at sumusuporta sa maraming platform, habang ang TouchGFX ay malalim na na-optimize para sa mga STM32 microcontroller.

3. Isang Espesyal na Opsyon: UART Smart Serial Screens

Kung ang iyong team ay hindi gustong maglaan ng malaking oras sa pag-develop ng graphics driver, o kung ang iyong pangunahing controller ay may limitadong mapagkukunan, ang UART serial screen ay isang opsyon na dapat isaalang-alang.

Ang mga naturang screen ay may kasamang built-in na MCU (hal., ATmega328PB) at makokontrol lamang sa pamamagitan ng pagpapadala ng mga command sa serial port, na sumasakop lamang sa mga TX at RX pin.

Ang mga screen ng UART sa merkado ay karaniwang nahahati sa dalawang kategorya:

Ang dating ay nag-aalok ng napakataas na kahusayan sa pag-unlad — maaari mo ring gayahin ang UI sa isang PC bago ito i-flash sa screen. Ang huli ay nagbibigay ng mas mababang antas ng mga kakayahan sa kontrol.

4. Mabilis na Reference ng Common Fault Diagnosis

Panghuli, narito ang isang checklist ng mabilisang sanggunian para sa pag-troubleshoot ng mga isyu sa field na may mataas na dalas — maaaring makatipid lang ito ng araw:

Sintomas	Priyoridad na Direksyon sa Pagsisiyasat
May glitched na screen, walang display	Suriin kung maluwag o na-oxidize ang FPC cable (80% ng mga kaso); i-verify ang mga setting ng resolution/refresh rate
Ang pagbaluktot ng kulay, mga vertical na guhit, jitter	Suriin ang abnormal na mga boltahe ng supply (VGL/VGH/VCOM); suriin kung ang PWM dimming frequency ay masyadong mababa
Hindi gumagana ang dim na imahe o backlight	Suriin kung may luma na backlight LEDs; i-verify ang aktwal na boltahe ng output ng power adapter
Inayos ang madilim/puting batik sa screen	Pisikal na pinsala o compression mula sa likurang bahagi (hindi maibabalik - nangangailangan ng kapalit)

Ang pagpili at pag-develop ng TFT LCD ay, sa kaibuturan nito, isang trade-off sa gastos, performance, cycle ng development, at pagiging maaasahan. Walang "pinakamahusay" na screen — tanging ang "pinaka-angkop" na solusyon. Umaasa ako na ang gabay na ito ay makakatulong sa iyo na maiwasan ang mga hindi kinakailangang detour sa simula ng iyong proyekto, na nagbibigay-daan sa iyong mag-focus ng higit pang pagsisikap sa paglikha ng isang tunay na naiibang karanasan sa produkto.
