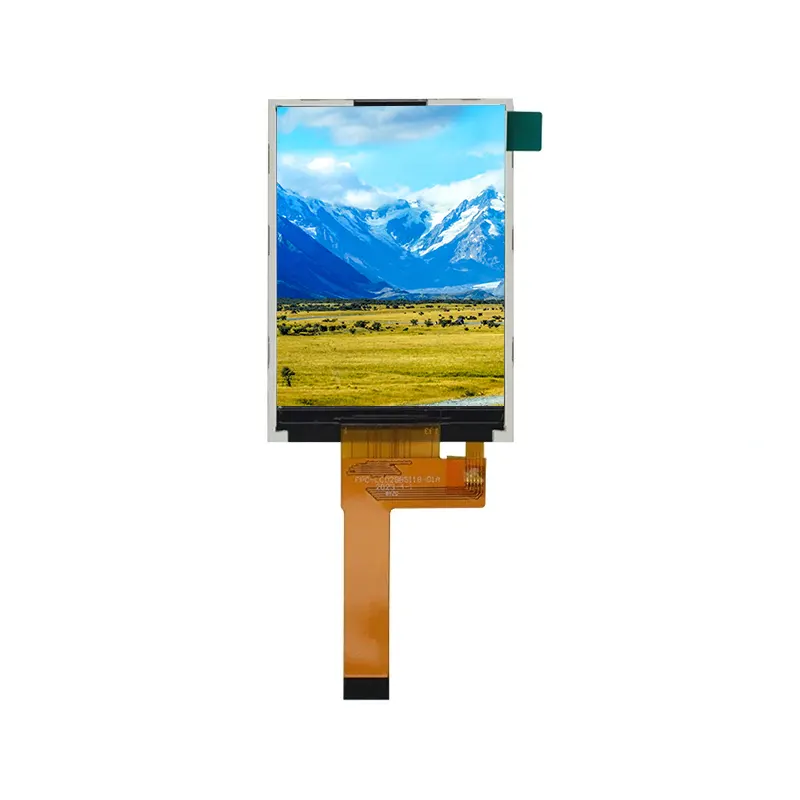

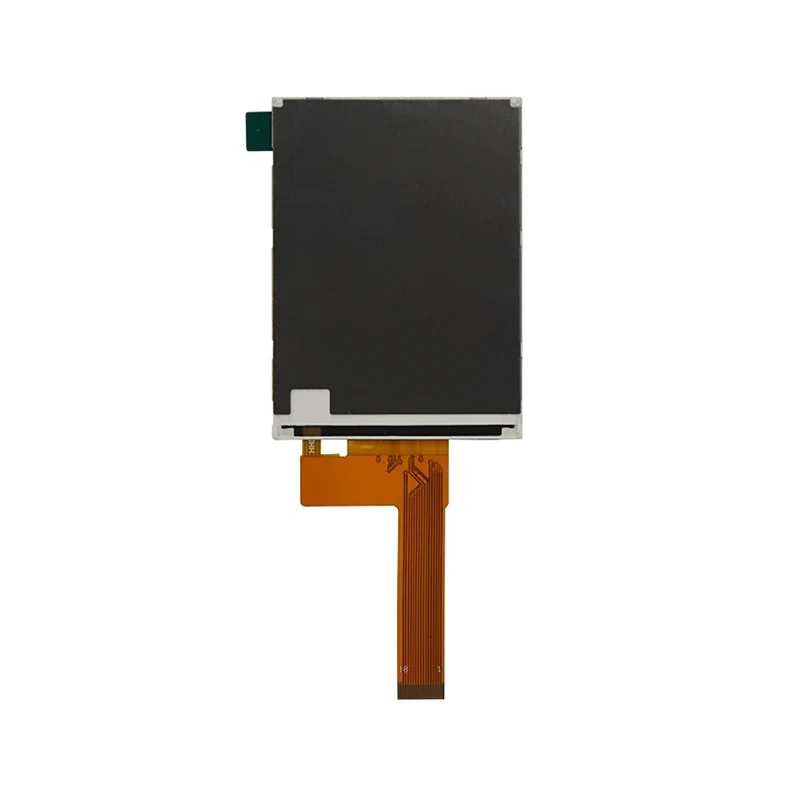

2.7' Graphic Standard TN TFT LCD Screen Module

Pangunahing ginagamit ang 2.7' Graphic Standard TN TFT LCD Screen Module sa mga pang-industriya at matalinong LCD ng Tahanan. Gaya ng:

1.Industrial Handheld Terminal

Industrial Handheld: Mga Custom na LCD para sa PDA/Barcode Scanner

Matibay na LCD | Perpekto para sa Industrial Detector at Data Terminal

Mga Advanced na LCD para sa Mga Scanner ng Imbentaryo at Mga Portable na Printer

Mga De-kalidad na Display – Ginawa para sa Mga Industrial Handheld Device

2.Smart Home

Mga Control Panel ng Smart Home | Custom Advanced LCD Solutions

Mga Matibay na LCD para sa Mga Tagapaggawa ng Kape, Robot Vacuum at Oven

Mga Smart Home Display – High-Quality at Custom-Fit

Mga Detalye

Tianfu Customized 2.7' Graphic Standard TN TFT LCD Screen Module Detalye

Isang Real-World Application Experience mula sa Tianfu: Perspective mula sa isang Mobile Data Terminal Manufacturer

"Kapag binuo ang bagong henerasyong pang-industriya na PDA, ang 2.7' Graphic Standard TN TFT LCD Screen Module na ito ang aming pinakapili. Ang high-brightness backlight nito (na-customize namin ang 500 cd/m² na bersyon) at anti-glare treatment ay ganap na nalutas ang sakit na punto ng mahirap na pagkilala sa nilalaman ng screen sa ilalim ng malakas na panlabas na liwanag."

“Ang 960×240 widescreen ratio ay lubos na tugma sa lohika ng pakikipag-ugnayan ng mga terminal ng mobile data: sapat na ang pahalang na espasyo upang ganap na maipakita ang mga barcode at waybill na numero, habang ang vertical na layout ay perpektong akma sa klasikong disenyo ng UI ng 'information display area + bottom fixed buttons', na nagpapagana ng mahusay na operasyon sa loob ng isang compact space."

"Ang feature na low-power consumption ng SPI interface ay direktang nagpapahusay sa terminal battery life. Sa logic power consumption na 8mA lang para sa module, kasama ng aming self-developed backlight grading control strategy, ang kabuuang tagal ng baterya ng device ay nadagdagan ng humigit-kumulang 18% sa patuloy na pag-scan ng mga senaryo ng operasyon."

“Ang katatagan ng malawak na temperatura (-20°C hanggang +70°C) at mekanikal na pagiging maaasahan ng module ay nakapasa sa aming mahigpit na pagsubok, kabilang ang high-low temperature cycling at 1.2-meter drop test, na ganap na nakakatugon sa mga kinakailangan sa tibay sa mga industriyal na kapaligiran."

Naka-target na Pag-optimize at Suporta

Nagbibigay kami ng mga pinahusay na solusyon para sa mga naturang application:

Mga Eksklusibong Feature: Pinahusay na backlight driver (sumusuporta sa PWM dimming/quick wake-up), glove touch, anti-interference na disenyo, at energy-saving mode kit.

Pag-customize sa Industriya: Available ang mga customized na bersyon na na-optimize para sa mga sitwasyon gaya ng express logistics, cold chain warehousing, at outdoor inspection.

Mabilis na Suporta: Magbigay ng mga katugmang disenyo ng sanggunian na may mga mainstream na makina ng pag-scan, mga tool sa pagsubok sa linya ng produksyon, at pangmatagalang garantiya sa supply.

Feedback ng Customer

"Sa nakalipas na 18 buwan, pinagsama-samang nagamit namin ang higit sa 35,000 unit ng module na ito sa tatlo sa aming mga terminal na produkto. Ang higit na nakakasisiyahan sa amin ay ang mahusay na batch consistency at napakabilis na pagtugon sa suportang teknikal, na nagbibigay ng solidong garantiya para sa aming malakihang produksyon at after-sales maintenance. Ang Tianfu ay maaasahan at customized na LCD factory, palagi kaming nagtitiwala sa kanila."

Tianfu 2.7' TFT LCD Screen Module Application

Nangungunang Oras ng Tianfu

FAQ

Q1: Paano pumili sa pagitan ng mga interface ng SPI at RGB?

A: Ang dalawang interface ay nakakatugon sa magkaibang mga kinakailangan sa application:

Nagtatampok ang interface ng SPI ng maliit na bilang ng mga pin (karaniwang 3–4 na linya ng data), mainam para sa mga sitwasyon kung saan limitado ang mga mapagkukunan ng MCU pin at mababa ang mga kinakailangan sa refresh rate, gaya ng pagpapakita ng mga static na larawan o dahan-dahang pag-update ng data.

Ang RGB interface ay nagbibigay-daan sa parallel data transmission na may mas mataas na refresh rate, na angkop para sa pagpapakita ng dynamic na content, mga video o mabilis na pagbabago ng mga graphics, ngunit nangangailangan ito ng mas maraming pin resources.

Q2: Bakit nangangailangan ang backlight ng medyo mataas na boltahe na 8.7–10.2V?

A: Ang module na ito ay gumagamit ng isang backlight na disenyo na may maraming LED na konektado sa parallel. Ang isang medyo mataas na kinakailangan sa boltahe ay karaniwang nangangahulugan na ang backlight ay binubuo ng maraming LED na konektado sa serye, na maaaring maghatid ng pare-pareho at sapat na liwanag. Sa aktwal na paggamit, ang isang dedikadong backlight driver circuit ay kinakailangan; hindi ito direktang konektado sa isang 3.3V logic power supply.

T3: Natutugunan ba ng hanay ng temperatura ng pagpapatakbo ng module ang mga kinakailangan sa aplikasyon sa industriya?

A: Oo. Ang saklaw ng operating temperature na -20°C hanggang +70°C ay sumasaklaw sa mga kinakailangan ng karamihan sa mga pang-industriyang kapaligiran. Para sa mas matinding kapaligiran (gaya ng mga workshop sa matinding lamig o mataas na temperatura sa labas), maaari kaming magbigay ng bersyon na may malawak na temperatura (kinakailangan ang pag-customize) na nakakatugon sa mga espesyal na kinakailangan mula -40°C hanggang +85°C.

T4: Nakakatugon ba ang hanay ng temperatura ng pagpapatakbo ng module sa mga kinakailangan sa aplikasyon sa industriya?

A: Oo. Ang saklaw ng operating temperature na -20°C hanggang +70°C ay sumasaklaw sa mga kinakailangan ng karamihan sa mga pang-industriyang kapaligiran. Para sa mas matinding kapaligiran (gaya ng mga workshop sa matinding lamig o mataas na temperatura sa labas), maaari kaming magbigay ng bersyon na may malawak na temperatura (kinakailangan ang pag-customize) na nakakatugon sa mga espesyal na kinakailangan mula -40°C hanggang +85°C.

Q5: Paano i-drive ang display screen na ito? Anong mga peripheral circuit ang kailangan?

A: Ang isang pangunahing sistema ay nangangailangan ng:

3.3V logic power supply (katumpakan ±5%)

8–10V backlight driver circuit (constant current 15–25mA)

MCU o display controller (sumusuporta sa SPI o RGB interface)

Opsyonal: Touch screen controller (para sa mga touch-enabled na bersyon)

Nagbibigay kami ng kumpletong reference na mga circuit diagram ng disenyo at mga sample code ng driver (mga sumusuporta sa mga platform tulad ng STM32, ESP32 at Arduino).

Q6: Anong mga aspeto ng pagpapasadya ang sinusuportahan para sa display screen na ito?

A: Nag-aalok kami ng nangunguna sa industriya na mga serbisyo sa modular na pagpapasadya, na may mga pangunahing opsyon sa pagpapasadya kabilang ang:

Interface at Pag-customize ng Pin

Ayusin ang posisyon ng konektor ng FPC at pagkakasunud-sunod ng pin upang magkasya sa iyong layout ng PCB

I-customize ang mga set ng command ng interface ng SPI upang tumugma sa iyong pangunahing control chip

Magdagdag ng interface ng I2C para sa mga touch screen o ambient light sensor

Optical Performance Adjustment

Palitan ang mga likidong kristal na materyales na may iba't ibang anggulo sa pagtingin (IPS/FFS/TN)

Isaayos ang liwanag ng backlight (opsyonal na saklaw: 150–800 cd/m²)

Baguhin ang anggulo ng polarizer (0°/90°/180°/270°)

Magdagdag ng mga pang-ibabaw na paggamot tulad ng anti-glare at anti-fingerprint

Mechanical Structure Adaptation

Ayusin ang pangkalahatang kapal ng module (minimum na kapal hanggang 1.8mm)

Baguhin ang haba ng FPC at direksyon ng paglabas ng cable

Magdagdag o bawasan ang mga posisyon ng mounting hole

Iangkop ang disenyo ng frame para sa mga partikular na kinakailangan sa sealing

Espesyal na Kakayahang umangkop sa kapaligiran

Bersyon ng malawak na temperatura (-40°C hanggang +85°C)

High-brightness na bersyon para sa panlabas na visibility

Disenyong pinatibay na lumalaban sa vibration
