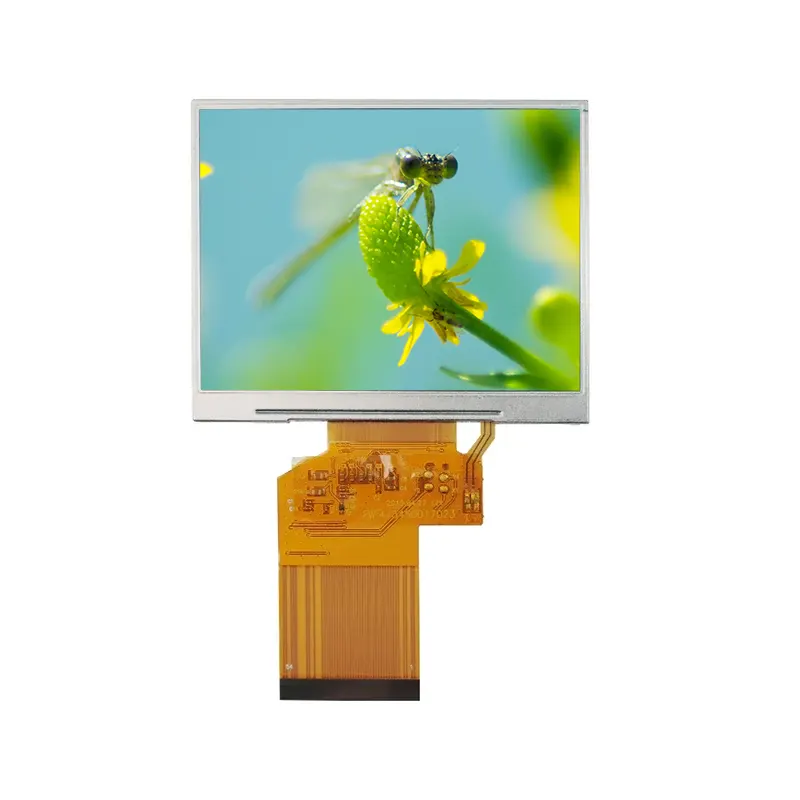

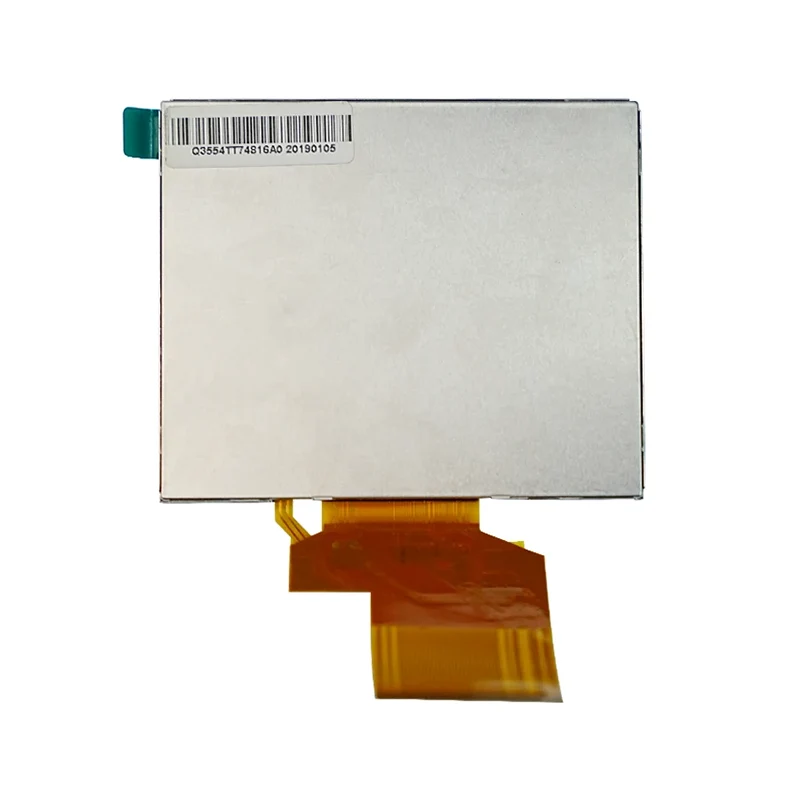

3.5' Industrial Standard TN TFT LCD Screen Module

Ang Tianfu, isang Chinese LCD manufacturer na dalubhasa sa mataas na kalidad, cost-effective, at nako-customize na mga display, ay nag-aalok ng 3.5' Industrial Standard TN TFT LCD Screen Module. Inihanda para sa malupit na kapaligiran, nagtatampok ang module na ito ng 320×RGB×240 na resolution, 16.7M na kulay, at ang HX8238D driver IC, na sumusuporta sa mga versatile na interface (24-bit RGB, Serial RGB, CCIR601/656) para sa tuluy-tuloy na pagsasama sa mga sistemang pang-industriya. Kabilang sa mga pangunahing detalye ang kakayahang umangkop sa temperatura sa antas ng industriya (-20°C ~ +70°C operating, -30°C ~ +80°C storage), 6-LED backlight, 350:1 contrast ratio, at mga compact na dimensyon (76.90×63.9×3.26 mm).

Pagtutukoy

Tianfu 3.5' TFT LCD Screen Module Detalye

Ginagamit man sa human-machine interface (HMI), status display meter, portable device screen, o multimedia playback terminal, ang 3.5' Industrial Standard TN TFT LCD Screen Module ay naghahatid ng malinaw, matatag at maaasahang mga solusyon sa display.

1. Industrial Control at Automation

· Mga PLC Control Panel at Human-Machine Interface (HMI)

· Handheld Test Instruments (Multimeters, Oscilloscopes)

· Industrial Robot/Automation Operation Panels

· Mga Remote Control Unit (Crane, Construction Machinery)

· Mga Portable Data Acquisition at Inspection Terminal

2.  Smart Home at Internet of Things (IoT)

· Mga Smart Home Control Panel/Central Control Screen

· Mga Smart Wall Switch

· Mga Control Panel ng Home Appliance (Mga Air Conditioner, Washing Machine, Smart Refrigerator Doors/Icemakers, Dishwashers, Ovens, Steam Ovens, Front-Load Washing/Drying Combos, Smart Air Conditioner/Fresh Air System Controls, Smart Water Heaters)

3. Consumer Electronics at Commercial Equipment

· Mga Portable na Game Console, Digital Photo Frame, Portable DVD Player, Bluetooth Speaker/Radio Display Screen, POS Terminal, Ordering Terminals, Time Attendance Machine, Electronic Dictionaries, Early Education Machine/Learning Device, Electronic Keyboard, Commercial Handheld Terminal (Mga Terminal ng Pag-order, Barcode Scanner)

Bakit Higit sa 200 Kliyente ang Patuloy na Pinipili Kami?

Mga Pangunahing Kalamangan

• Multi-Interface Design para sa High Compatibility

Sinusuportahan ang parallel RGB, serial RGB, at CCIR656/601 nang sabay-sabay, na nagpapagana ng flexible adaptation sa iba't ibang pangunahing control scheme at binabawasan ang mga gastos sa pagsasaayos ng hardware ng mga customer.

• Industrial-grade Environmental adaptability

Ipinagmamalaki ang hanay ng operating temperatura na -10°C ~ +60°C at nakapasa sa maraming pagsubok sa pagiging maaasahan kabilang ang mataas na mababang temperatura na imbakan, pagbibisikleta sa temperatura, panginginig ng boses, at ESD, na ginagawa itong angkop para sa malupit na kapaligiran.

• Optimized na Optical at Touch Experience

Nag-a-adopt ng Newton-ring resistant matte film upang maalis ang interference fringes at matiyak ang maayos na operasyon ng pagpindot; ang katigasan ng ibabaw ay ≥ 3H para sa scratch resistance, perpekto para sa high-frequency na mga sitwasyon ng operasyon.

• Precise Mechanical Structure at Easy-assembly na Disenyo

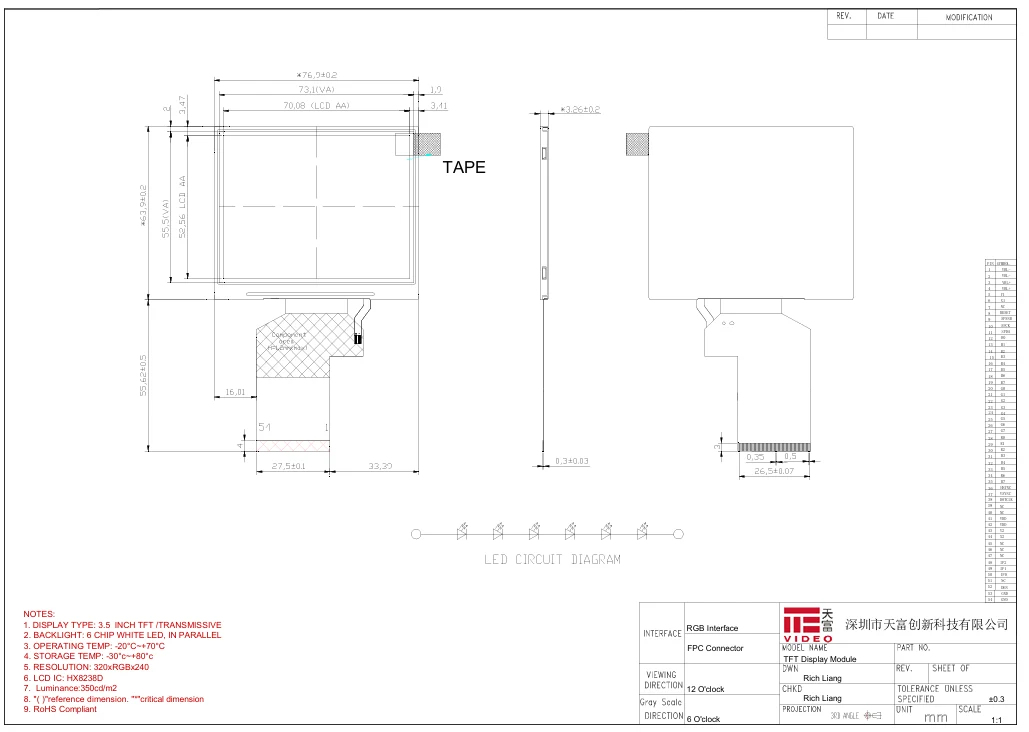

Nagbibigay ng maraming hanay ng mga pangunahing dimensyon kabilang ang AA, OD, VA, at rubber frame, na nagpapadali sa pagbubukas ng butas sa istruktura at disenyo ng lamination ng mga customer, at pagpapababa ng kahirapan sa pagpupulong.

• Malawak na Supply ng Boltahe at Mababang Power Consumption

Nagtatampok ng malawak na hanay ng pag-input ng boltahe na 2.6V–3.6V, na may mababang sensitivity sa mga pagbabago sa supply ng kuryente, na angkop para sa mga kapaligirang pinagagana ng baterya o pang-industriya na supply ng kuryente.

Ang Iyong Pinagkakatiwalaang LCD Partner na may 16 na Taon ng Espesyal na Karanasan---Tianfu

Kapag naghambing ka ng maramihang mga supplier, lampas sa mga parameter at presyo, gusto naming iparating ang aming natatanging halaga bilang isang small-and-medium-sized na tagagawa na may higit sa 16 na taon ng dedikadong karanasan sa industriya ng liquid crystal display. Ang pagpili sa amin ay nangangahulugan na makakakuha ka ng higit pa sa isang display module - makakakuha ka ng isang matatag, maaasahan, at lubos na tumutugon sa pangmatagalang kasosyo.

✅ Alam Namin ang Aming Mga Produkto, at Higit sa lahat, Nauunawaan Namin ang Iyong Mga Pangangailangan

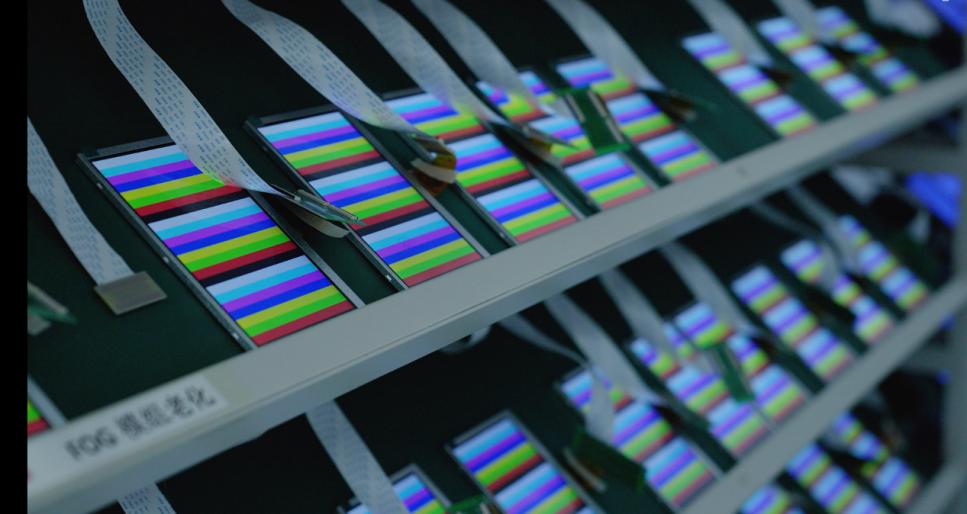

· Napatunayang Mga Proseso sa Paggawa: Ang 16 na taon ng naipon na karanasan ay nagbigay sa amin ng malalim na kasanayan sa paggamit ng mga klasikong driver IC tulad ng HX8238D. Mula sa COG bonding at ITO film lamination hanggang sa mga aging test at 100% na inspeksyon, nakapagtatag kami ng mature at stable na production workflow, na tinitiyak na ang bawat module na iyong natatanggap ay naghahatid ng pare-parehong performance, pagiging maaasahan, at tibay.

· Disenyong naka-target sa Pain Point: Ang multi-interface compatibility ng module (RGB/CCIR) at industrial-grade wide-temperature tolerance ay ang mga resulta ng mga pag-optimize ng disenyo batay sa malawak na feedback ng customer. Nauunawaan namin na ang maliliit at katamtamang batch na mga customer ay nangangailangan ng "versatile" at matatag na display upang matugunan ang magkakaibang mga kinakailangan ng maraming proyekto.

✅ Ang Aming Moderate Scale ay Nangangahulugan ng Mas Malaking Focus at Flexibility

· Mabilis na Pagtugon at Komunikasyon: Walang masalimuot na pamamaraang tipikal ng malalaking negosyo. Ang iyong mga teknikal na katanungan, pagkumpirma sa detalye, o mga kahilingan sa pagbabago ay direktang pangasiwaan ng mga bihasang inhinyero o tagapamahala ng proyekto, na may mga oras ng pagtugon na sinusukat sa mga oras sa halip na mga araw.

· Flexible na Suporta sa Pag-customize: Kung kailangan mo ng mga pagsasaayos sa haba ng FPC, pinout ng interface, liwanag ng backlight, o maliit na batch na adaptasyon ng mga partikular na code sa pagsisimula ng firmware, mayroon kaming kakayahan para sa mabilis na pagtugon sa engineering. Ang iyong order na 500 unit ay itinuturing na may parehong priyoridad gaya ng mga pangunahing account.

· Focus-driven Value: Dalubhasa kami sa pagmamanupaktura ng small-to-medium sized na TFT at mga touch screen, kasama ang lahat ng pagpapahusay sa proseso at mga hakbang sa pagkontrol sa kalidad na nakasentro sa pangunahing negosyong ito. Ang makukuha mo ay ang output ng isang pangkat na nakatuon sa isang nakatuong larangan ng kadalubhasaan.

✅ Pinahahalagahan Namin ang Ating Reputasyon, Tinitiyak ang Kontroladong Kalidad at Matatag na Supply

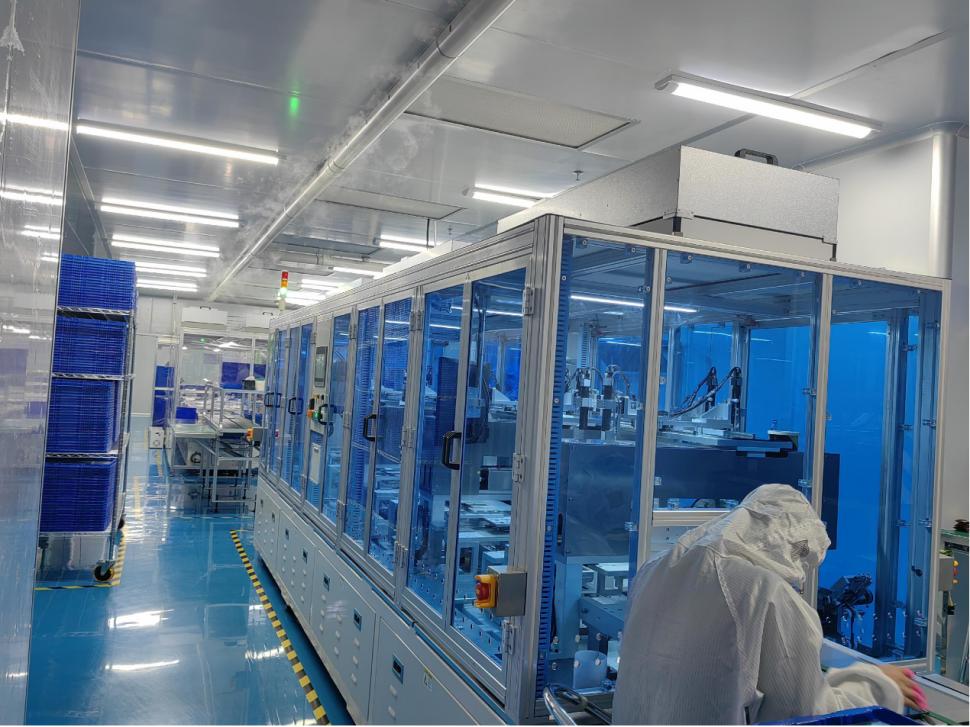

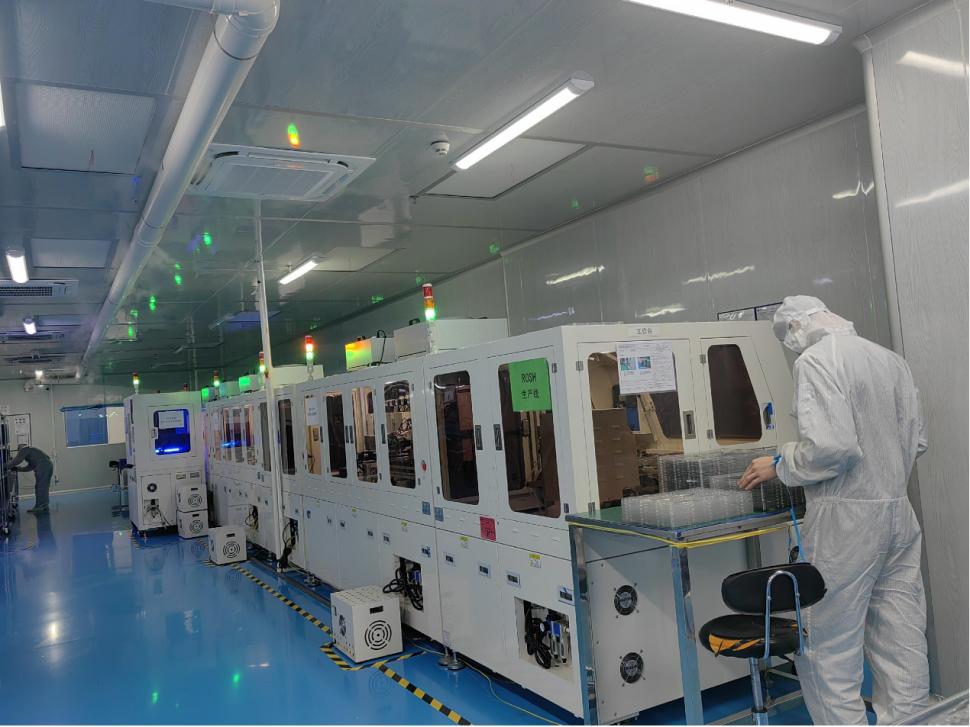

· Buong-cycle na Pamamahala sa In-house: Mula sa pagkuha ng materyal at paglalagay ng SMT hanggang sa pag-assemble at pagsubok ng module, lahat ng kritikal na proseso ay nakumpleto sa sarili nating mga pasilidad. Tinitiyak nito ang buong kalidad na kakayahang masubaybayan at kontrol, inaalis ang mga panganib ng pagbabago sa kalidad na dulot ng outsourcing.

· Pangmatagalang Supply Commitment: Lubos naming kinikilala ang kahalagahan ng lifecycle ng produkto para sa iyong mga proyekto. Para sa mga klasikong bahagi gaya ng HX8238D, nakagawa kami ng secure na sistema ng imbentaryo at makakapagbigay kami ng garantisadong tuluy-tuloy na supply, na sumusuporta sa iyong pangmatagalang pangangailangan sa produksyon nang walang mga alalahanin.

· Transparent na Kooperasyon: Ikinalulugod naming magbigay ng mga detalyadong datasheet, mga ulat ng pagsubok, at maging ang mga pagpapakilala sa proseso. Naniniwala kami na kapag ang mga customer ay gumawa ng matalinong mga desisyon sa pagbili, mabubuo ang mga pangmatagalang partnership.

✅ Comprehensive Pre-sales at After-sales Support

· Handa nang gamitin na Suporta sa Pag-unlad: Ang bawat module ay may malinaw na mga kahulugan ng interface, na-validate na mga driver code (tugma sa mga karaniwang MCU platform), at mga schematic na sanggunian, na makabuluhang binabawasan ang oras ng pag-debug ng iyong mga engineer.

· Tulong sa Pagpapatupad ng Produksyon: Kung ginagamit mo ang aming mga module sa unang pagkakataon, maaari kaming magbigay ng mga alituntunin sa paghihinang, pag-iingat sa pagpupulong, at simpleng pagsubok sa pagganap, na tumutulong sa iyong makamit ang maayos na produksyon ng masa.

· Maaasahang Quality Assurance: Ang lahat ng module ay sumasailalim sa 100% electrical testing at sampling reliability inspections bago ipadala, at sinusuportahan ng 12-buwang kalidad na warranty.

Sa Buod, Ang Pagpili sa Amin ay Nangangahulugan ng Pagpili ng Maaasahang Kasosyo na Nag-aalok ng:

Mga produktong pinino ng 16 na taon ng karanasan sa industriya + Agile na pagtugon sa iyong mga pangangailangan sa pag-customize bilang isang small-and-medium na negosyo + Mahigpit na kontrol sa kalidad na parang pinoprotektahan ang sarili naming brand.

Maaaring hindi kami ang pinakamalaking supplier sa merkado, ngunit kami ay nakatuon sa pagiging isa na pinakamahusay na nakakaunawa sa iyo at nagbibigay sa iyo ng pinakamalaking kapayapaan ng isip.

faq

Q1: Sinusuportahan ba ng screen na ito ang touch functionality?

Oo, ang module na ito ay nagsasama ng isang resistive touch screen (ITO film) na sumusuporta sa single-point touch. Nagtatampok ito ng karaniwang 4-wire resistive interface at nangangailangan ng external touch control chip o MCU na may built-in na ADC.

Q2: Maaari ka bang magbigay ng isang bersyon na may capacitive touch?

Ang kasalukuyang karaniwang bersyon ay may resistive touch. Para sa capacitive touch (sumusuporta sa multi-point touch), mangyaring makipag-ugnayan sa amin para sa pag-customize.

Q3: Ano ang pagkakaiba sa pagitan ng CCIR656 at CCIR601 sa interface? Paano ako dapat pumili?

Ang CCIR656 ay isang naka-embed na format ng signal ng pag-sync (karaniwang ginagamit para sa mga digital na video stream), habang ang CCIR601 ay isang hiwalay na format ng signal ng pag-sync. Kung ang iyong processor ay naglalabas ng karaniwang ITU-R BT.656/BT.601 na mga signal ng video (hal., ilang partikular na multimedia processor), ang direktang koneksyon ay magagawa. Kung hindi ka sigurado, mangyaring ibigay ang iyong pangunahing modelo ng kontrol at tutulong kami sa pagpili.

Q4: Maaari bang mapalawak ang saklaw ng operating temperature na -10°C ~ +60°C sa mas malawak na saklaw?

Ang karaniwang produkto ay may ganitong hanay ng temperatura. Para sa mga kinakailangan sa malawak na temperatura ng industriya tulad ng -30°C ~ +80°C, maaaring talakayin ang pagpapasadya, na kadalasang kinabibilangan ng mga pagsasaayos sa mga likidong kristal na materyales at mga proseso ng pagmamanupaktura.

Q5: Available ba ang mga katugmang driver board o adapter board?

Maaari kaming magbigay ng mga RGB adapter board at touch adapter board (kabilang ang mga touch IC) upang pasimplehin ang iyong disenyo ng circuit. Mangyaring kumonsulta sa aming koponan sa pagbebenta para sa mga detalye.

Kaugnay ng Produksyon at Paggamit

Q6: Ano ang antas ng proteksyon ng ESD ng module?

Ang module ay nakapasa sa ESD tests ng ±8kV (air discharge) / ±4kV (contact discharge), na nakakatugon sa mga kinakailangan ng mga pangkalahatang industriyal na kapaligiran. Inirerekomenda na gumawa ng naaangkop na mga hakbang sa saligan at pagkakabukod kapag nagdidisenyo ng pabahay ng produkto.

Q7: Magdudulot ba ng motion blur ang response time na 15ms?

Ang 15ms ay ang karaniwang grey-to-gray na oras ng pagtugon, na sapat para sa karamihan ng mga sitwasyon gaya ng pang-industriyang kontrol, instrumentasyon, at mga interactive na interface. Para sa high-speed na pag-playback ng video (hal., higit sa 30fps), inirerekomendang suriin ang aktwal na dynamic na performance ng imahe.

Q8: Paano konektado ang backlight ng module?

Ang module mismo ay hindi kasama ang isang backlight driver circuit, ngunit nagbibigay ng LED backlight pin (karaniwan ay +3.3V at GND). Kailangan mong ikonekta ang isang panlabas na patuloy na kasalukuyang pinagmulan o backlight driver circuit. Ang kasalukuyang ay depende sa series-parallel na configuration ng backlight LEDs (typical value: approx. 60-100mA).
