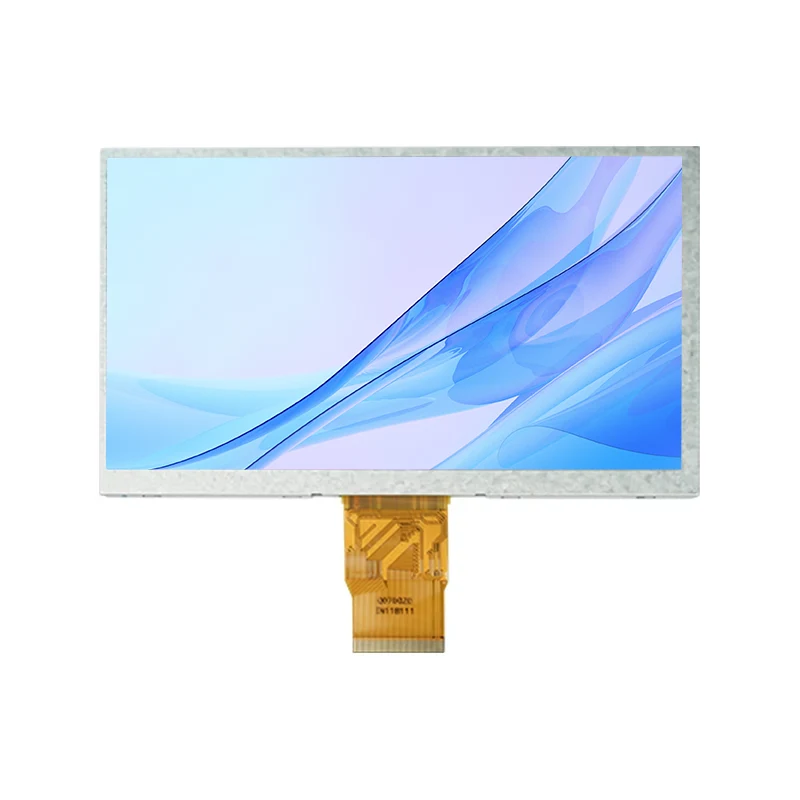

7.0 'Libreng Kulay ng Anggulo ng TFT LCD display module

TIANFU 7.0 'Libreng Kulay ng Anggulo ng TFT LCD Display Module: 1024 × 600 na resolusyon, 450CD/m² ningning, at 800: 1 kaibahan para sa matingkad na kalinawan. Ang masungit na anti -glare coating (2H/3H), -20 ° C hanggang +70 ° C na operasyon, at 80 ° na mga anggulo ng pagtingin. 25ms tugon, 24-bit na kulay, interface ng TTL RGB.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang sertipikado ng ROHS para sa tibay ng industriya. 7.0 'Libreng Kulay ng Anggulo ng TFT LCD display module ay itinayo para sa mga sistemang pang -industriya, medikal, at tingi na hinihingi ang pagiging maaasahan, kaliwanagan, at walang tahi na pagsasama.

Pagsuporta sa mga order ng pagsubok ng maliit na batch at mga pasadyang disenyo ng firmware/interface, pabrika ng module ng TFT LCD. Tinitiyak ng Tianfu ang walang putol na pagsasama sa mga matalinong kontrol/portable na mga instrumento, na sinusuportahan ng isang 12-buwan na warranty.

TIANFU 7.0 'Libreng Pagtingin ng Kulay ng Kulay TFT LCD Mga Tampok ng Module ng Display

1.450CD/m² Mataas na ningning

Malulutong na kakayahang makita sa sikat ng araw.

2.Industrial-grade tibay

Nagpapatakbo sa -20 ° C ~ 70 ° C, nakaligtas -30 ° C ~ 80 ° C.

3.Full ultra-malawak na mga anggulo ng pagtingin

Tinitiyak ng teknolohiya ng IPS ang pagkakapare -pareho ng kulay.

4.Anti-Glare Hard Coating (2H/3H)

Lumalaban sa gasgas, kaliwanagan na walang glare.

TIANFU 7.0 'Libreng Pagtingin ng Kulay ng Kulay TFT LCD Display Module Pagtutukoy

Mga pagtutukoy ng pangunahing
Laki ng pagpapakita	7.0-pulgada IPS TFT-LCD
Paglutas	1024 × RGB × 600 (WVGA)
Pixel Pitch	0.1506 (h) × 0.1432 (v) mm
Aktibong lugar	154.21 (h) × 85.92 (v) mm
Mga Dimensyon ng Balangkas	165 (w) × 100 (h) × 3.5 (d) mm
Display mode	Karaniwan itim (teknolohiya ng IPS)
Interface	TTL Parallel RGB (50-Pin FPC)
Paggamot sa ibabaw	Anti-glare (2H/3H Hard Coating)

Mga katangian ng elektrikal
Digital Supply Voltage (VDD)	3.3V (3.0–3.6v)
Analog Supply Voltage (AVDD)	9.6V (9.4-9.8V)
TFT Gate Voltage (VGH/VGL)	18V (17–19V) / -6V (-7-5V)
Kasalukuyang pagkonsumo (typ.)	VDD: 30MA, AVDD: 35MA, VGH: 0.5mA, VGL: 1MA
Boltahe ng backlight/kasalukuyang	9.6V (8.4–10.6v) / 180mA (27 LED)
Temperatura ng pagpapatakbo	-20 ° C hanggang +70 ° C.
Temperatura ng imbakan	-30 ° C hanggang +80 ° C.

Mga optical na katangian
Luminance (typ.)	450 CD/m² (sentro ng punto)
Ratio ng kaibahan (typ.)	800: 1 (0 ° anggulo ng pagtingin)
Oras ng pagtugon (typ.)	25ms (Rise + Fall)
Ang anggulo ng pagtingin (h/v)	80 °/80 ° (CR> 10)
Kulay ng Gamut (NTSC)	50%
Chromaticity (puti)	X: 0.230-0.330, y: 0.260-0.360

Interface at kontrol
Uri ng konektor	Hirose FH12A-50S-0.55H (50-pin FPC)
Data input	8-bit RGB (24-bit na lalim ng kulay)
Mga mode ng pag -sync	DE mode (default) / HS / VS mode
Kontrol ng direksyon ng pag -scan	L/r (kaliwa/kanang shift)/UPDN (pataas/down scan)
Suporta sa paghuhugas	8-bit (H) o 6-bit (L) resolusyon

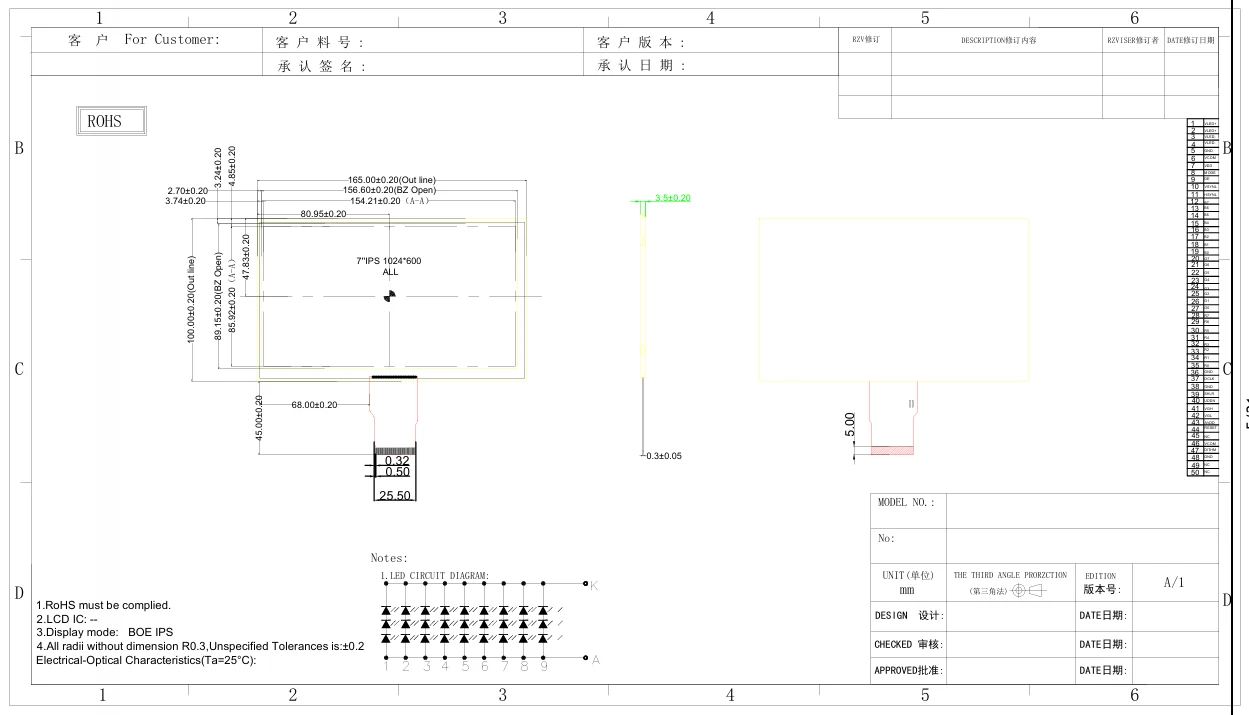

TIANFU 7.0 'Libreng Pagtingin ng Kulay ng Kulay ng TFT LCD DEFORMENT MODULE

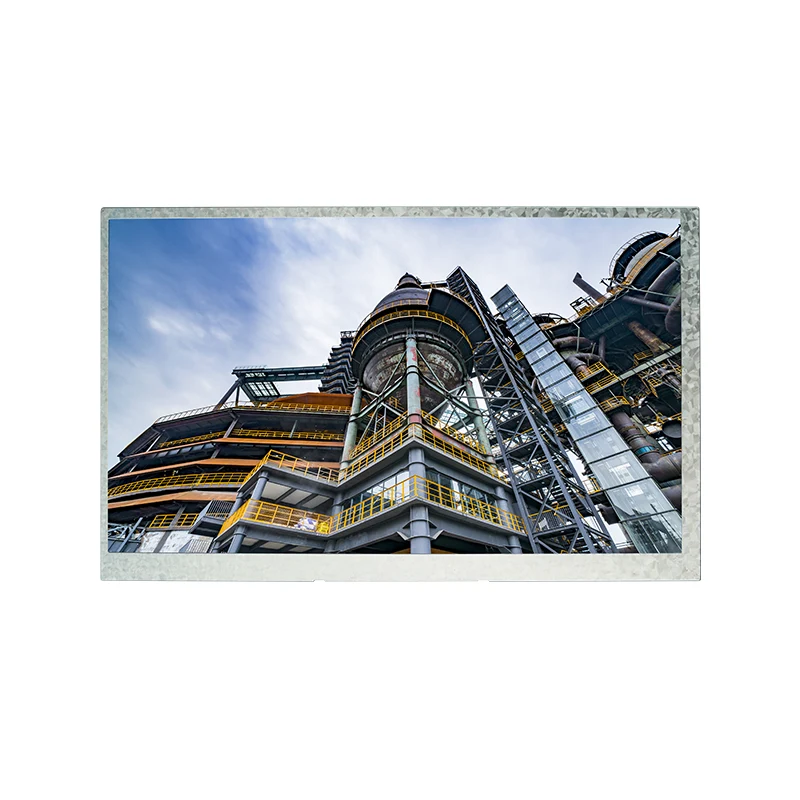

TIANFU 7.0 'TFT LCD display module application

Nangungunang oras ng Tianfu

Karaniwang mga produkto		Mga pasadyang produkto
Dami ng order	Oras ng paghahatid	Uri ng pagpapasadya	Oras ng paghahatid
1-30 PC	Kaagad	B/l & fpc & tp	sa loob ng 5 linggo
31-100 PC	1 linggo	B/l & fpc & tp	sa loob ng 5 linggo
101-500 PC	Sa loob ng 2 linggo	B/l & fpc & tp	sa loob ng 5 linggo
501-1000 PC	Sa loob ng 3 linggo	B/l & fpc & tp	sa loob ng 5 linggo
1001-5000 PC	Sa loob ng 3 linggo	Bl & fpc & tp	sa loob ng 6 na linggo
5000+ PC	Sa loob ng 4 na linggo	Bl & fpc & tp	sa loob ng 6 na linggo
