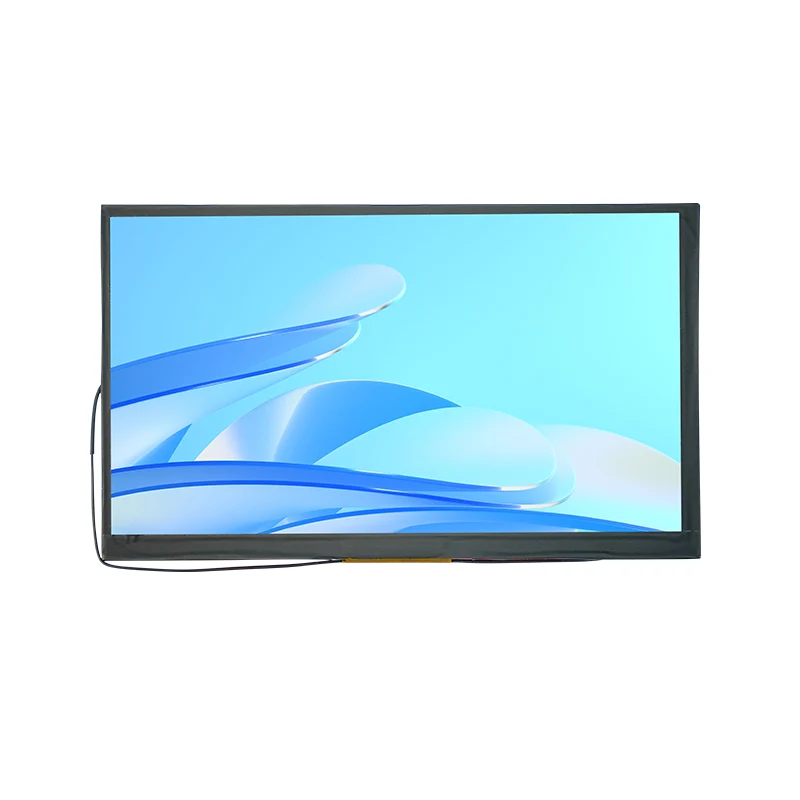

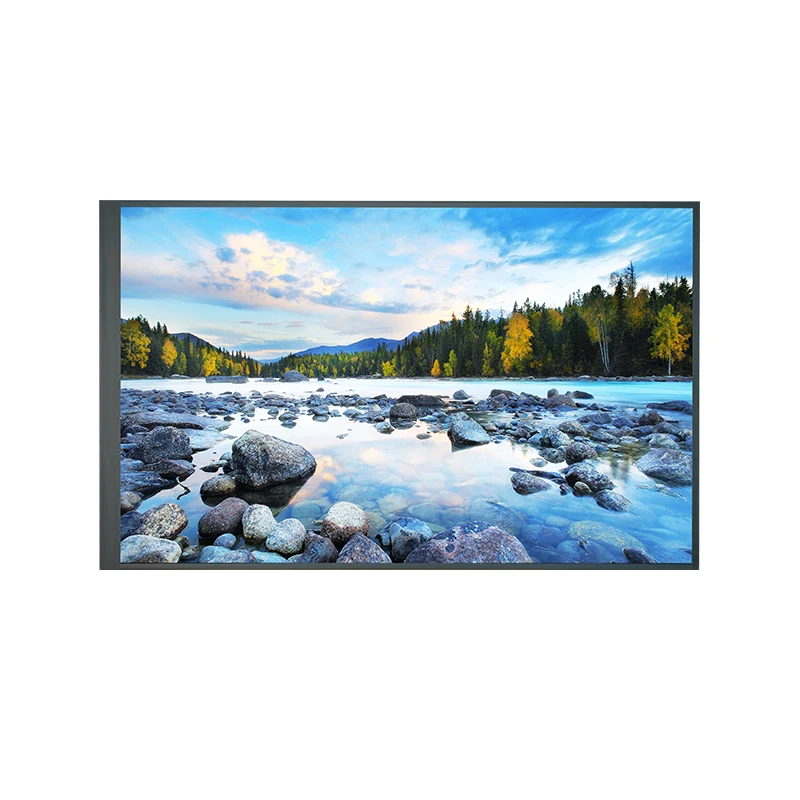

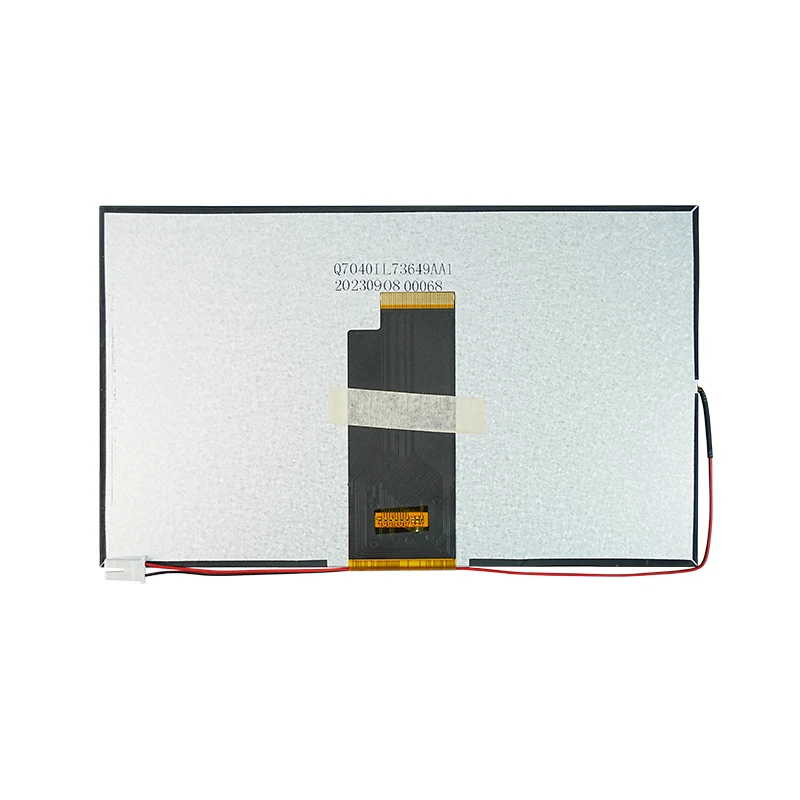

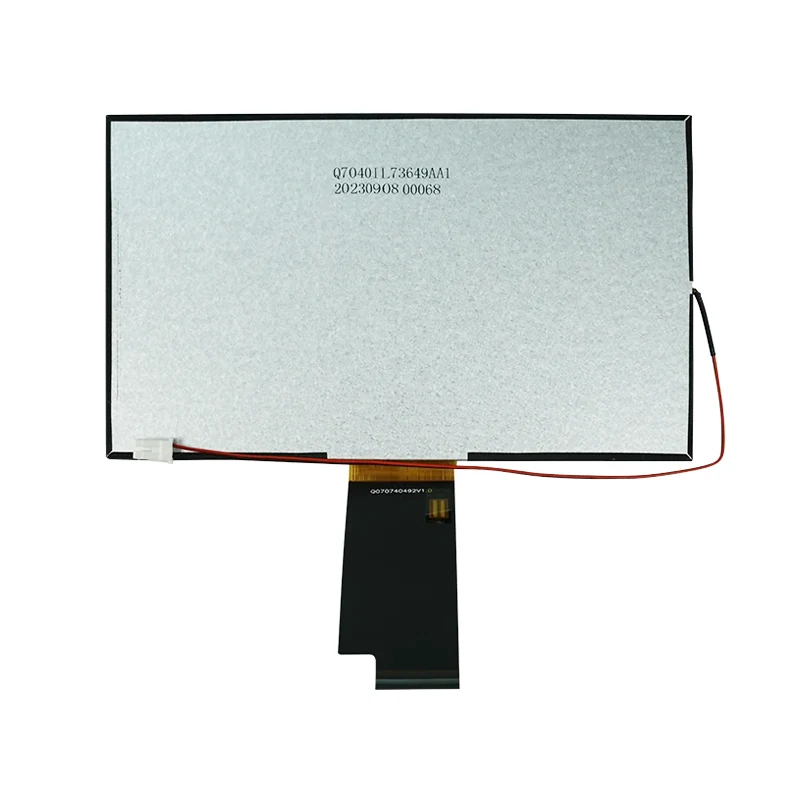

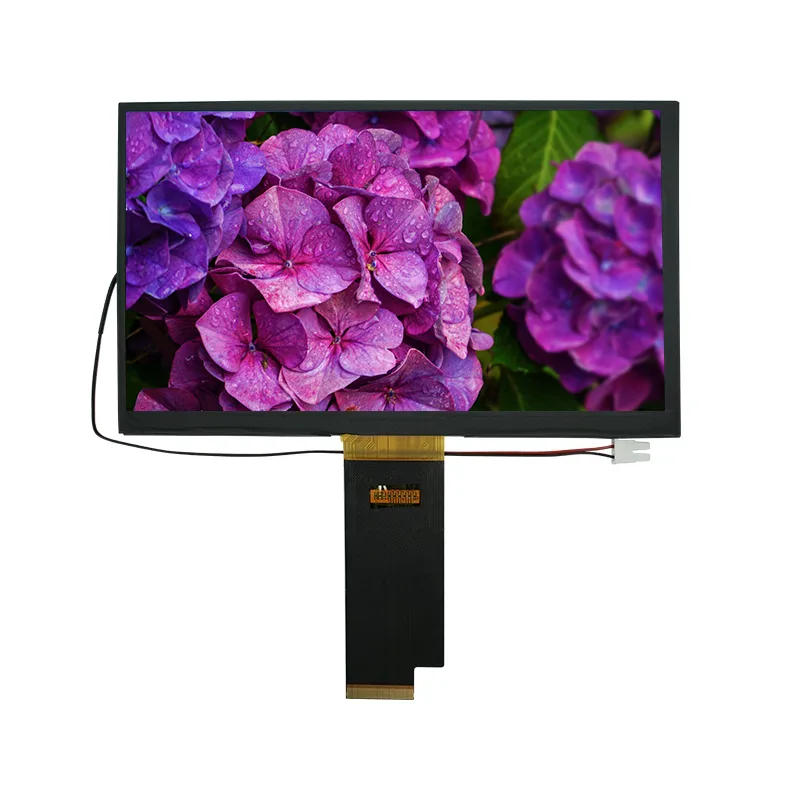

7.0 pulgada malawak-temp IPS TFT LCD screen module

Ang 7.0 pulgada ng TIANFU na lapad-temp na IPS TFT LCD screen module ay ipinagmamalaki ang isang pambihirang 1024x600 na resolusyon, 140 CD/m² ningning, at isang 800: 1 na ratio ng kaibahan para sa malulutong, malinaw na mga visual. Nagtatampok ito ng isang anti -glare na paggamot, isang malawak na anggulo ng pagtingin na 70 ° kaliwa at kanan, at 60 °/45 ° tuktok at ibaba, at isang saklaw ng temperatura ng operating na -20 ° C hanggang +70 ° C. Nilagyan ng isang interface ng TTL at isang matatag na 3.3V digital na supply ng kuryente, 7.0 pulgada ang malawak na temp na IPS TFT LCD screen module ay mainam para sa mga pang-industriya/automotikong aplikasyon, na naghahatid ng maaasahang, matingkad na pagganap.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga tampok

1. Piliin ang pagiging maaasahan ng Tianfu

● Kinukuha ng Tianfu ang pagiging maaasahan ng produkto bilang pangunahing kompetisyon, nagpapatupad ng mahigpit na pamantayan, at naipasa ang sertipikasyon ng ISO 9001. Kinukumpirma nito ang proseso ng paggawa 1: 1 at nagpapatupad ng mga karaniwang operasyon at pagsubok sa lahat ng mga yugto upang maiwasan ang mga paglihis ng proseso mula sa sanhi ng pagbabagu -bago ng kalidad.

● Ang 4.5-pulgada na malawak na temperatura ng TIFT TFT Capacitive screen ay pumasa sa isang 48-oras na "dobleng 85" na pagsubok bago umalis sa pabrika, na walang maliwanag o madilim na mga lugar, isang habang-buhay na ≥30,000 na oras, at matatag na pagpapakita ng touch kahit na sa ilalim ng pangmatagalang paggamit ng mataas na dalas.

2. Tulungan kang kontrolin ang iyong gastos

Habang tinitiyak ang kalidad, binabawasan ng Tianfu ang mga gastos sa pagkuha ng 7.0 pulgada na malawak na temp na IPS TFT LCD screen module ng 20% -30% para sa mga customer sa pamamagitan ng komprehensibong kontrol sa gastos. Ang tiyak na landas ng pagpapatupad ay malinaw at makakamit:

● Pagkawala ng mga linya ng produksiyon ng in-house: Malaya kaming nagtatayo ng isang kumpletong kadena ng produksyon, tinanggal ang pangangailangan para sa panlabas na outsource o pamamahagi sa pamamagitan ng mga tagapamagitan. Tinatanggal nito ang mga gastos sa markup na nauugnay sa mga intermediate na link, binabawasan ang mga gastos sa pagkuha ng 20% -40% para sa mga customer.

● Ang direktang pag-sourcing mula sa paitaas ay binabawasan ang mga gastos: Nagtatatag kami ng pangmatagalang, malalim na pakikipagsosyo sa mga tagagawa ng panel ng core. Ang pag -agaw ng aming matatag na scale ng pagkuha at tiwala, nakamit namin ang mapagkumpitensyang pagpepresyo, karagdagang pagbabawas ng mga gastos sa pagkuha ng hilaw na materyal sa pamamagitan ng 15%.

● Flexible MOQS Bawasan ang imbentaryo: Sinusuportahan namin ang kakayahang umangkop na produksyon na may minimum na dami ng order (MOQ), na nagpapagana ng mga on-demand na mga order nang walang pasanin ng stocking imbentaryo. Ito ay epektibong binabawasan ang mga backlog ng imbentaryo at mga capital tie-up, na tumutulong sa mga customer na mabawasan ang mga gastos sa pamamahala ng imbentaryo ng 20%.

3. MOQ: 1 PC, na may kakayahang umangkop na pagpapasadya batay sa aktwal na mga pangangailangan.

● Pagpapasadya ng Hardware: Laki (suportado ang mga sukat na hindi pamantayan); Mga interface (LVDS/RGB/MIPI/parallel port, atbp.); Backlight (gilid-lit/direktang-lit, adjustable na temperatura ng kulay); Glass (anti-glare/ar anti-reflective/anti-fingerprint); Bezel (makitid na bezel/pasadyang hugis na pagputol); Offset ng posisyon ng konektor (± 0.3mm katumpakan); Pagsasaayos ng Liwanag: 250 ~ 1500 CD/m² Adjustable; Ang pagbawas ng kapal (buong nakalamina ≤1.5mm), atbp.

● Proseso ng Serbisyo ng Pagpapasadya: Sinusuportahan ang buong-proseso na pagpapasadya mula sa mga guhit ng disenyo hanggang sa paggawa ng masa, na may isang MOQ na lamang ng 1 piraso, at patunay na siklo ng 30% nang mas mabilis kaysa sa average ng industriya.

Pagtukoy sa item

Pangkalahatang mga pagtutukoy

Laki ng Panel	7.0 pulgada
Paglutas	1024 × RGB × 600
Aktibong lugar	154.21 (h) × 85.92 (v) mm
Pixel Pitch	0.1506 (h) × 0.1432 (v) mm
Dimensyon ng balangkas	164.3 (w) × 97 (h) × 2.6 (d) mm
Bilang ng mga kulay	16.7 milyon
Display mode	Karaniwan puti
Pagtingin sa direksyon	6:00
Pag -aayos ng pixel	RGB vertical stripe

Mga optical na katangian

Luminance (ningning)	140 cd/m² (tipikal)
Ratio ng kaibahan	800: 1 (tipikal)
Ang pagkakapareho ng luminance	75% (tipikal)
Oras ng pagtugon	25 ms (tipikal)
Ang anggulo ng pagtingin (kaliwa/kanan)	70 ° (CR> 10)
Pagtingin sa anggulo (pataas/pababa)	60 °/45 ° (CR> 10)
Paggamot sa ibabaw	Anti-glare
Ratio ng NTSC	51% (tipikal)

Mga katangian ng elektrikal

Interface	Ttl
Digital Supply Voltage (VDD)	3.0V - 3.6V (3.3V tipikal)
Analog Supply Voltage (AVDD)	9.4V - 9.8V (9.6V Karaniwan)
TFT Gate sa Boltahe (VGH)	17V - 19V (18V Karaniwan)
TFT Gate Off Boltahe (VGL)	-7v --5v (-6v tipikal)
Digital na kapangyarihan kasalukuyang	30 Ma (tipikal)
Analog Power Kasalukuyang	35 Ma (tipikal)

Backlight System

Uri ng Backlight	Puti ang nanguna
Bilang ng mga LED	18
Humantong kasalukuyang	120 Ma (tipikal)
Ipasa ang boltahe	8.4v - 10.6v (9.6v tipikal)
Pag -dissipation ng Power	1152 MW (tipikal)

Mga pagtutukoy sa kapaligiran

Temperatura ng pagpapatakbo	-20 ° C hanggang +70 ° C.
Temperatura ng imbakan	-30 ° C hanggang +70 ° C.

Nangungunang oras ng tianfu

Karaniwang mga produkto		Mga pasadyang produkto
Dami ng order	Oras ng paghahatid	Uri ng pagpapasadya	Oras ng paghahatid
1-30 PC	Kaagad	B/l & fpc & tp	sa loob ng 5 linggo
31-100 PC	1 linggo	B/l & fpc & tp	sa loob ng 5 linggo
101-500 PC	Sa loob ng 2 linggo	B/l & fpc & tp	sa loob ng 5 linggo
501-1000 PC	Sa loob ng 3 linggo	B/l & fpc & tp	sa loob ng 5 linggo
1001-5000 PC	Sa loob ng 3 linggo	Bl & fpc & tp	sa loob ng 6 na linggo
5000+ PC	Sa loob ng 4 na linggo	Bl & fpc & tp	sa loob ng 6 na linggo

Kalidad na inspeksyon

Ang TFT Capacitive touch screen module ng TIANFU ay umaangkop sa aerospace, salamat sa mahigpit na kontrol ng kalidad. Natutugunan nito ang ISO 9001, ang mga replika ng proseso nito 1: 1, ay gumagamit ng mga nangungunang materyales, sumusubok sa bawat hakbang sa paggawa, at may mas mahigpit na mga pagsubok sa pag-iipon ng pre-paghahatid upang matiyak ang katatagan para sa paggamit ng kritikal na misyon.

Proseso ng Paggawa
