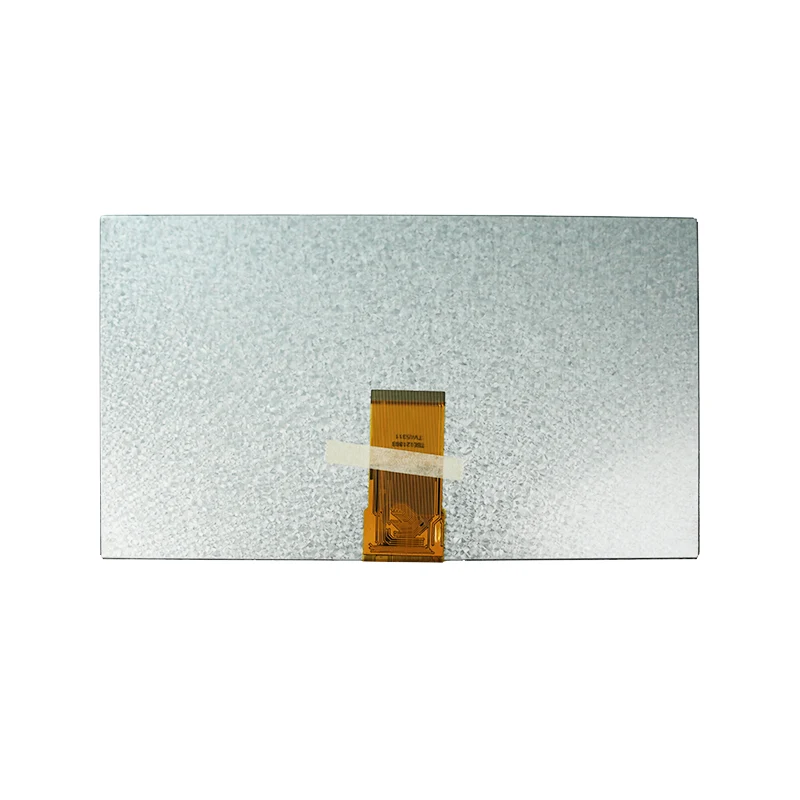

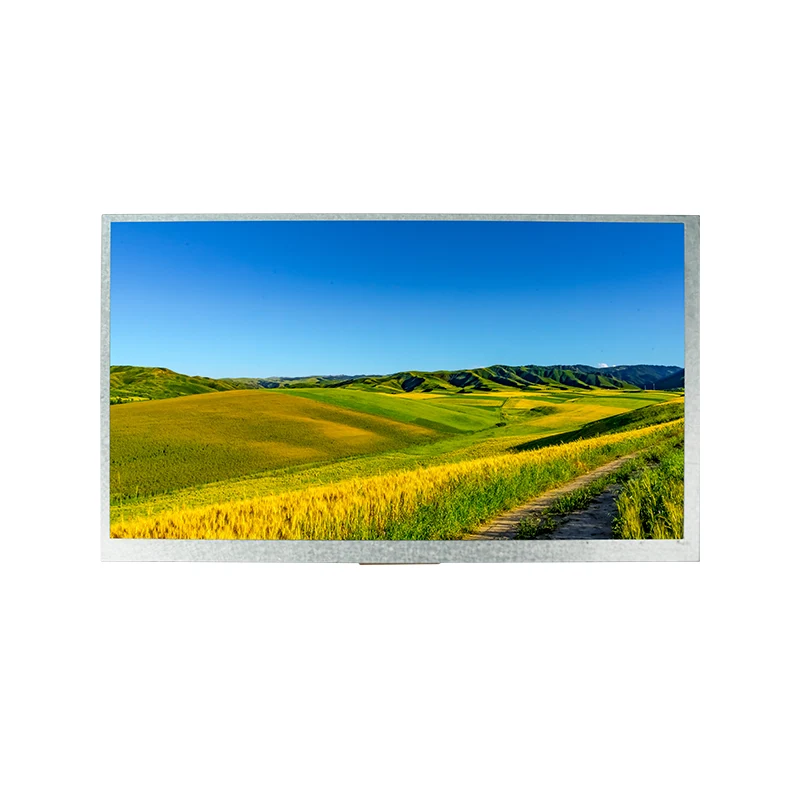

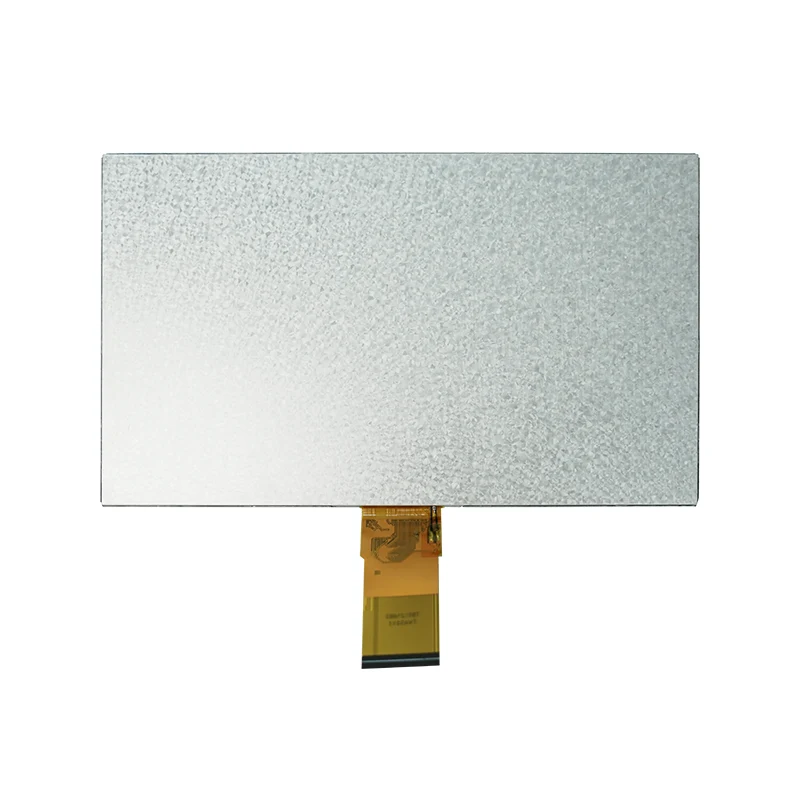

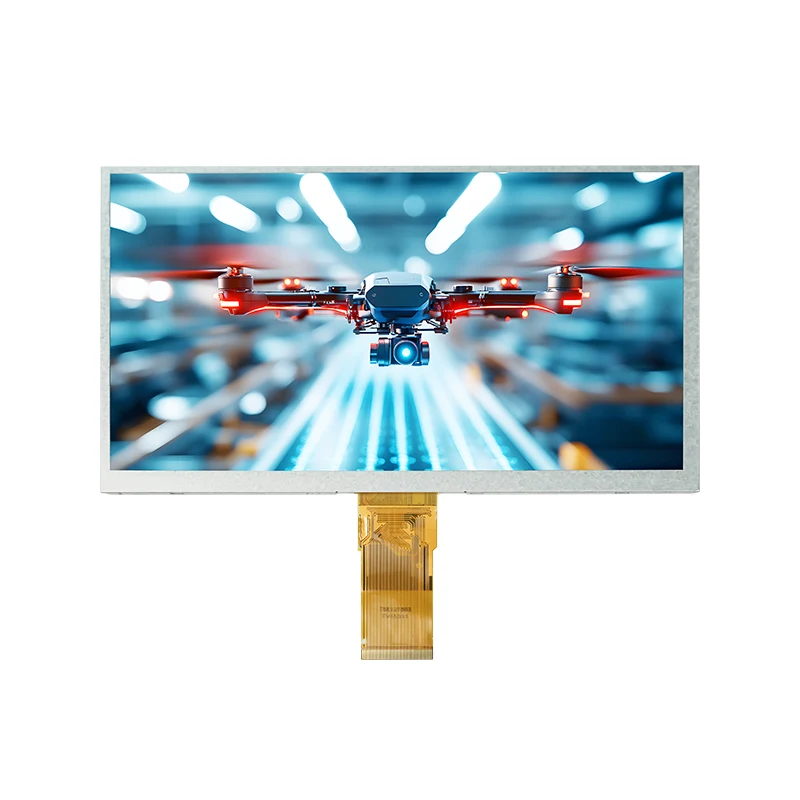

9.0' HMI Square TFT LCD Display Module

Nag-aalok ang Tianfu ng masungit na 9.0' HMI Square TFT LCD Display Module na may 24-bit RGB interface at COG na teknolohiya. Ginawa para sa industriyal/medikal na automation, sinusuportahan nito ang mga custom na FPC, tumatakbo mula -20°C hanggang 70°C, at sinusuportahan ng maaasahang 12-buwang warranty.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga Pangunahing Tampok at Kalamangan

🔍High-Resolution Clarity

9.0-inch TFT-LCD na may 800×480 RGB-stripe pixels at 6 o'clock viewing direction para sa matalas at malawak na anggulo na visibility.

🔌 Matatag na Pagsasama

Tinitiyak ng 24-bit na parallel RGB interface ang tuluy-tuloy na pagkakatugma sa mga sistema ng industriya at consumer.

⚡ Napakababa

Ang Power Design ay gumagana nang mahusay sa 2.8–3.3V (digital) at 9.4–9.8V (analog), perpekto para sa mga application na sensitibo sa enerhiya.

🌡️Extreme Durability

Lumalaban sa -20℃ hanggang 70℃ na operasyon at nagtatampok ng 20,000-hour LED backlight (18 LEDs, 120mA) para sa malupit na kapaligiran.

🎯Precision Engineering

Ang teknolohiya ng COG at na-optimize na boltahe ng VCOM ay nagpapaliit ng mga pagkutitap, na tinitiyak ang mataas na contrast at matatag na pagganap.

Tianfu Customized 9.0' HMI Square TFT LCD Display Module Detalye

Mga Pangunahing Pagtutukoy
Laki ng Display	9.0-inch a-Si TFT-LCD (Transmissive)
Resolusyon	800(RGB) × 480 pixels (RGB-stripe)
Display Mode	Normal na White TN, 6 o'clock Viewing Direction
Interface	24-bit Parallel RGB (MPU Interface)
Boltahe ng Power Supply	Digital: 2.8–3.3 V (DVDD) Analog: 9.4–9.8 V (AVDD) Boltahe ng Gate: VGH=17–19 V, VGL=-6.6~-5.4 V
Backlight	Puting LED × 18 (Kabuuang Kasalukuyan: 120 mA)

Ganap na Pinakamataas na Mga Rating
Operating Temperatura	-20.0 ℃ ~ 70.0 ℃
Temperatura ng Imbakan	-30.0 ℃ ~ 80.0 ℃

Mga katangiang elektrikal
Digital Supply Voltage (DVDD)	3.0 V (Min) / 3.3 V (Typ) / 3.6 V (Max)
Analog Supply Voltage (AVDD)	9.4 V (Min) / 9.6 V (Typ) / 9.8 V (Max)
Gate On Voltage (VGH)	17 V (Min) / 18 V (Typ) / 19 V (Max)
Gate Off Voltage (VGL)	-6.6 V (Min) / -6 V (Typ) / -5.4 V (Max)
Karaniwang Electrode Driving Signal (VCOM)	3.7 V (Typ)

Mga Detalye ng Backlight
LED Forward Voltage	9.0 V (Typ) / 9.9 V (Max)
Panghabambuhay ng LED	20,000 Hr
LED Luminance	≥3000 cd/m²
Luminance ng LCM	120 cd/m²

Mga Parameter ng Timing (Pahalang)
Dalas ng DCLK	33.3 MHz (Typ) / 50 MHz (Max)
Pahalang na Display Area	800 DCLK
HS Pulse Lapad	1 DCLK (Min) / 48 DCLK (Typ)
HS Back Porch	88 DCLK
HS Front Porch	40 DCLK

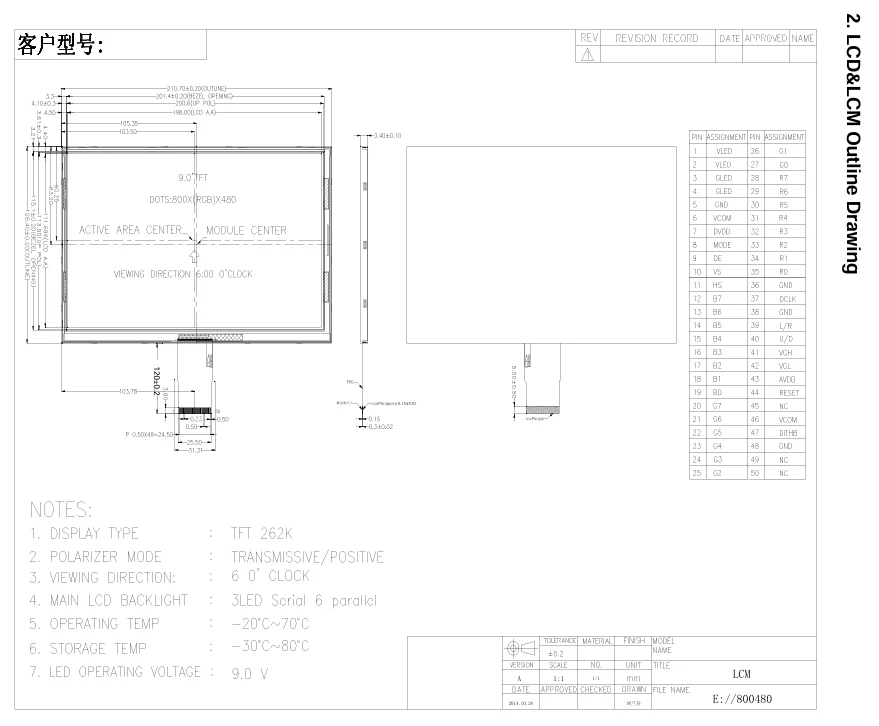

Mga Detalye

Mga Sertipikasyon at Pagtitiyak ng Kalidad

Ang Tianfu Display ay nakatuon sa paghahatid ng maaasahan at mataas na kalidad na mga module ng display. Ang aming mga proseso sa pagmamanupaktura ay sinusuportahan ng mga internasyonal na kinikilalang certification at mahigpit na sistema ng pagkontrol sa kalidad.

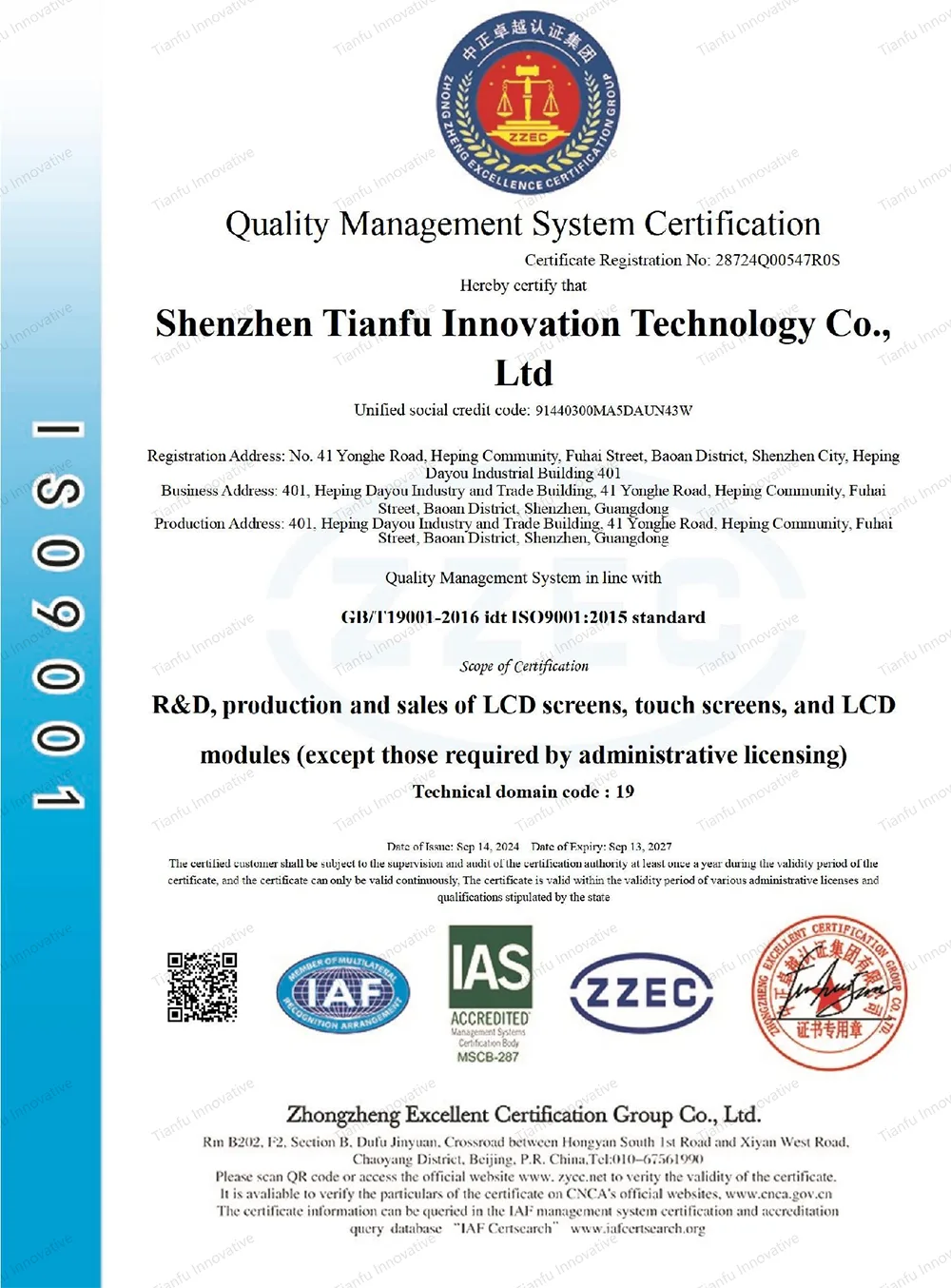

ISO 9001:2015 Certification:Standardized na daloy ng trabaho sa pamamahala ng kalidad na tinitiyak ang patuloy na pag-optimize ng pagganap.
Global Compliance:100% RoHS & REACH compliant raw na materyales, ligtas para sa direktang pag-import sa European at North American market.
100% Dual-Gate Inspection:Ang bawat TFT module ay sumasailalim sa ganap na automated electrical, optical uniformity, at environmental testing bago ang secure na packaging.
Batch Reliability Logs: Ang ipinag-uutos na pagbibisikleta sa temperatura, paglaban sa halumigmig, at pinabilis ng backlight na mga pagsubok sa pagtanda na ginagawa sa bawat lote ng produksyon.
Full Lot Traceability:Ang serialized unit tracking ay nakamapa sa mga indibidwal na petsa ng produksyon, mga kemikal na batch, at mga talaan ng pagsubok sa laboratoryo.

Bakit Pumili ng Tianfu? — Mga Pakikipagkumpitensya

Tampok	Tianfu 9.0" HMI Square Module	Karaniwang Alternatibo
Operating Temperatura	-20℃ ~ 70℃ (malawak na saklaw)	0℃ ~ 50℃ (limitado)
Panghabambuhay ng Backlight	20,000 oras	10,000–15,000 oras
Pagkontrol ng Flicker	Naka-optimize na disenyo ng VCOM + COG para sa minimal na flicker	Pangunahing kabayaran, kapansin-pansing pagkutitap sa mababang liwanag
Suporta sa Pag-customize	FPC, B/L, TP, mga pagbabago sa firmware na may mabilis na turnaround	Matibay na MOQ, mahabang oras ng lead
Mga Sertipikasyon ng Kalidad	ISO 9001, RoHS, REACH, buong traceability	Kadalasan limitado ang dokumentasyon
Warranty at Suporta	12-buwang warranty, suporta sa engineering, 24 na oras na tugon	Karaniwang 3–6 na buwan, limitadong teknikal na tulong
Mga Sample at Maliit na Batch na Order	Tinanggap (1-30 pcs agarang stock)	Kinakailangan ang mataas na MOQ
