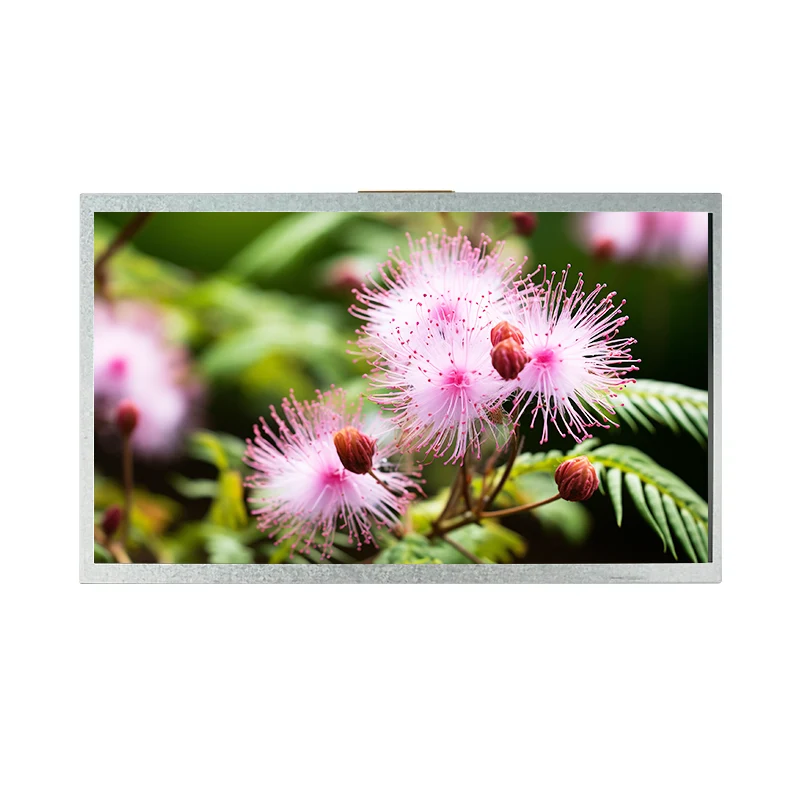

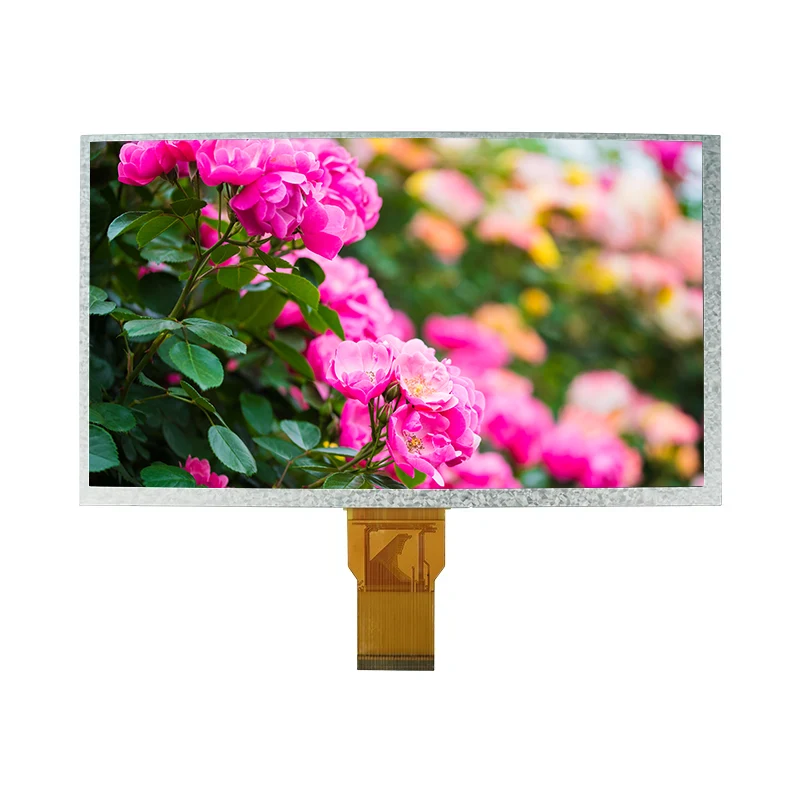

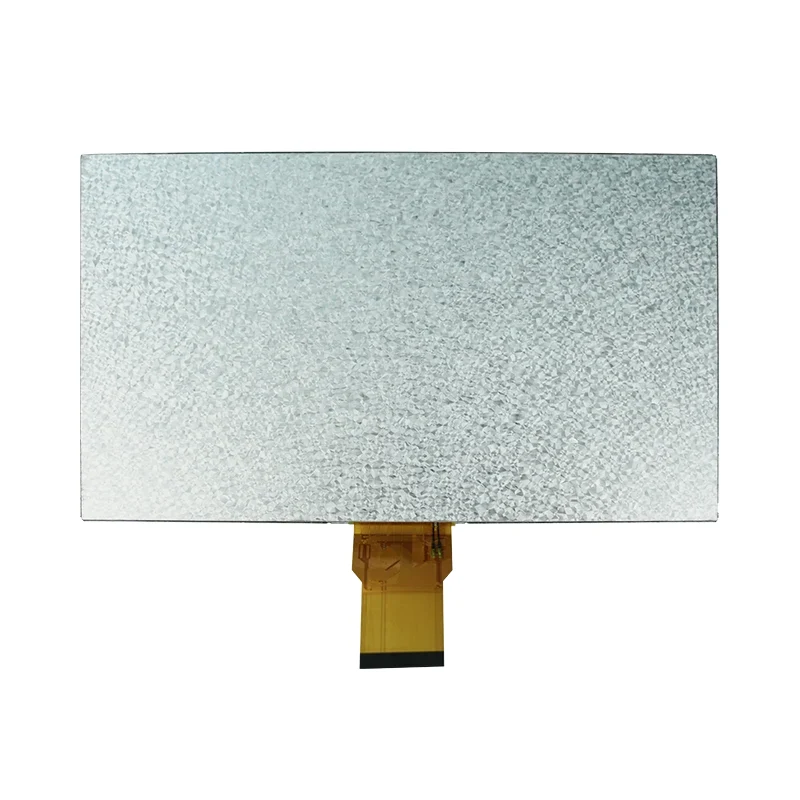

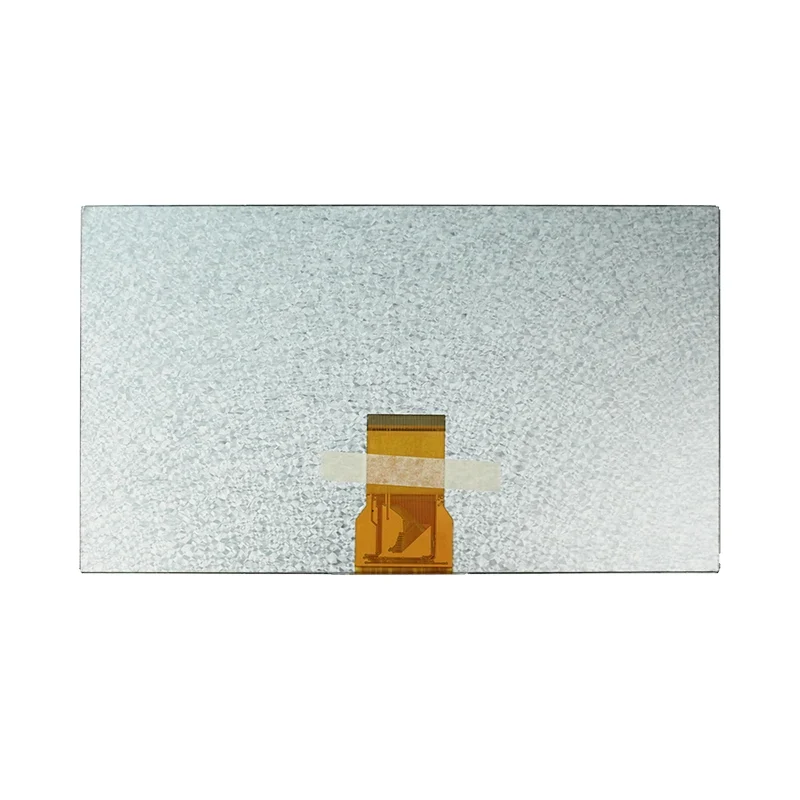

9.0' Industrial HDMI TFT LCD Display Module

Mga Pangunahing Kalamangan – Bakit Ang Module na Ito ay Akma sa Iyong Disenyo

📐WVGA High-Resolution Clarity

Ang Clarity 800×480 pixels na may RGB-stripe arrangement ay naghahatid ng mga malulutong na larawan at pinong text para sa mga HMI interface.

🔌Seamless na Interface Compatibility

Gumagana ang 24-bit parallel RGB (MPU interface) sa karamihan ng mga pang-industriya at consumer controllers, na binabawasan ang pagsisikap sa pag-unlad.

❄️🔥Malawak na Saklaw ng Temperatura

Gumagana mula -10 ℃ hanggang 60 ℃; imbakan hanggang -20 ℃. Maaasahan sa mga unregulated na factory floor o outdoor enclosure.

💡Long-Life Backlight

Ang 20,000-hour LED lifetime ay nagpapaliit ng downtime at mga gastos sa pagpapalit. Ang 120 cd/m² luminance ay nagbibigay ng mahusay na pagiging madaling mabasa.

⚙️COGTeknolohiya at Flicker Control

Tinitiyak ng chip-on-Glass packaging ang pagiging compact, habang ang adjustable na VCOM (4.0–4.4V) ay nagbibigay-daan sa iyong mag-fine-tune para sa kaunting flicker.

🛠️Handa na ang Customization

Tinanggap ang mga small-batch na trial order. Nako-customize na FPC, B/L, touch panel, at firmware upang tumugma sa iyong mga natatanging kinakailangan.

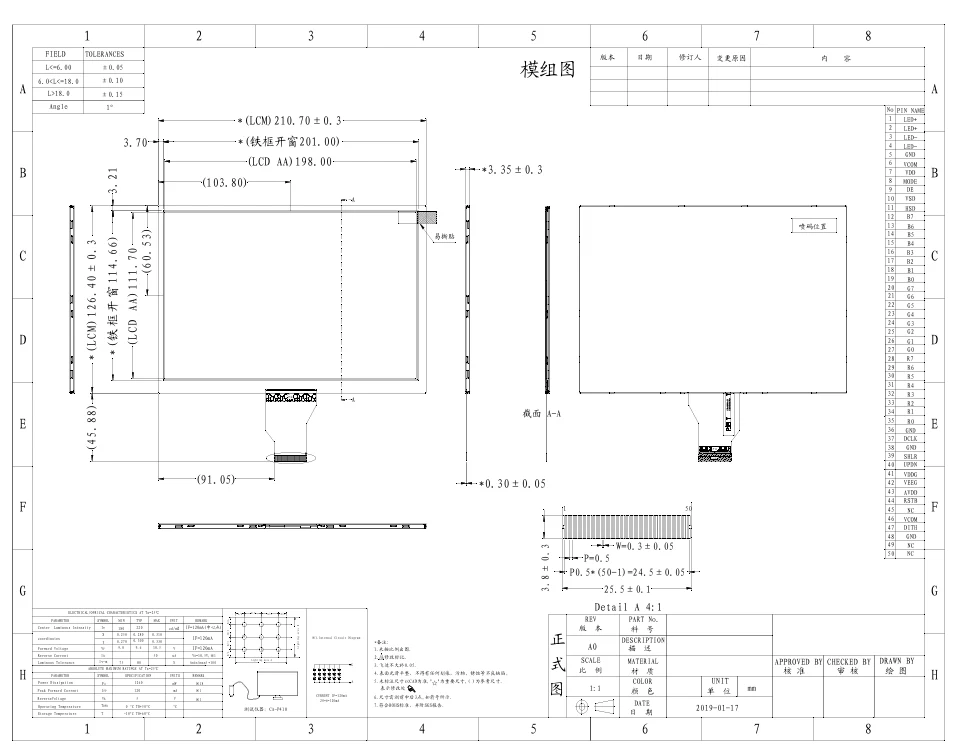

Teknikal na Pagtutukoy

Mga Detalye

Mga Application at Kwento ng Tagumpay

Ang 9.0" HMI square TFT LCD module na ito ay matagumpay na na-deploy sa malawak na hanay ng mga industriya. Nasa ibaba ang mga tipikal na kaso at totoong-mundo na mga halimbawa kung saan nakatulong ang Tianfu Display sa mga customer na makamit ang kanilang mga layunin.

🏭Industrial Automation – Control Panel para sa CNC Machine

Ang isang tagagawa ng makinarya sa Europa ay nangangailangan ng isang masungit na display para sa kanilang panel ng operator ng CNC. Ang malawak na operating temperature (-10 ℃ hanggang 60 ℃) at COG compactness ay nagbigay-daan sa tuluy-tuloy na pagsasama sa kanilang kasalukuyang pabahay. Resulta: binawasan ang mga pagkabigo sa field ng 30% at pinasimpleng pagpupulong.

🏥Kagamitang Medikal – Interface ng Monitor ng Pasyente

Para sa startup ng medikal na device, nagbigay kami ng custom na FPC at disenyo ng backlight upang magkasya sa kanilang portable na monitor. Tinitiyak ng 350:1 contrast ratio ang malinaw na pagpapakita ng waveform kahit na sa maliwanag na kapaligiran ng ospital. Ang 12-buwang warranty ay nagbigay sa kanila ng kumpiyansa para sa pagsusumite ng regulasyon.

🏠 Smart Home – Central Control Panel

Pinili ng isang smart home integrator ang module na ito para sa 24-bit RGB interface nito, na nagpagana ng maayos na pag-render ng animation. Nakatulong ang adjustable na VCOM na alisin ang flicker sa mababang liwanag, na nagpapahusay sa user

karanasan sa paggamit sa gabi.

📊Commercial Kiosk – Outdoor Ticketing Terminal

Sa temperatura ng imbakan pababa sa -20 ℃, ang module ay nakaligtas sa mga kondisyon ng taglamig sa mga panlabas na kiosk. Ang 20,000-oras na buhay ng backlight ay nabawasan ang mga tawag sa pagpapanatili, na nagpapababa sa kabuuang halaga ng pagmamay-ari para sa kliyente.

Mga Pagpipilian sa Pag-customize

• FPC (Flexible Printed Circuit):Baguhin ang pinout, haba, o hugis upang tumugma sa iyong connector.
• Backlight (B/L):Isaayos ang liwanag, kulay, o layout ng LED para sa mga partikular na kinakailangan sa pag-iilaw.
• Touch Panel: Magdagdagresistive o capacitive touch na may custom na overlay.
• Firmware at Interface:I-preload ang mga sequence ng initialization o iakma sa hindi karaniwang mga timing ng MCU.
• Cover Glass at Optical Bonding:Para sa pinahusay na tibay at optical na kalinawan.

Ang Ating Produksyon at Daloy ng Kalidad

1. Pagsusuri sa Disenyo at Engineering:Nakikipagtulungan ang aming team sa iyong schematics para i-verify ang compatibility at magmungkahi ng mga optimization.

2. Prototyping (2–3 linggo):Maliit na batch na mga sample para sa pagpapatunay; umuulit na pagsasaayos kung kinakailangan.

3. Pagsusuri sa pagiging maaasahan:Ang bawat batch ay sumasailalim sa temperature cycling, vibration, at backlight aging tests upang matiyak na natutugunan ang mga detalye.

4. Mass Production (3–6 na linggo):COGbonding, FPC assembly, backlight integration, at optical inspection.

5.100% Papalabas na Inspeksyon:Panghuling electrical, optical, at visual check. Ang mga talaan ng kakayahang masubaybayan ng lot ay itinago sa loob ng 5 taon.

Nagbibigay din kami ng buong dokumentasyon kabilang ang mga datasheet, initialization code, at mga ulat ng pagsubok — na nagbibigay-kapangyarihan sa iyong mga inhinyero na magsama nang may kumpiyansa.
