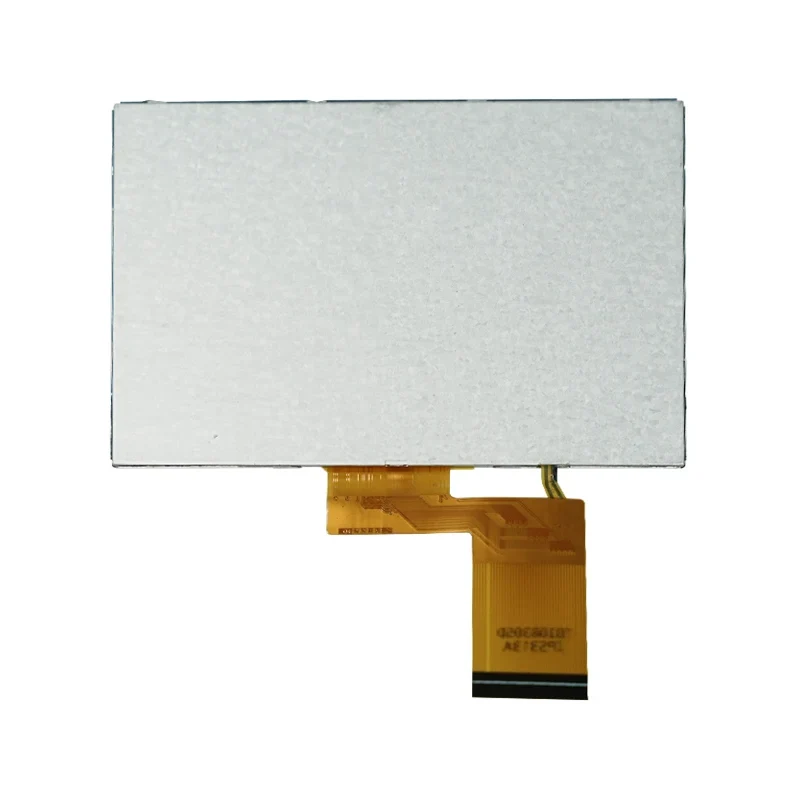

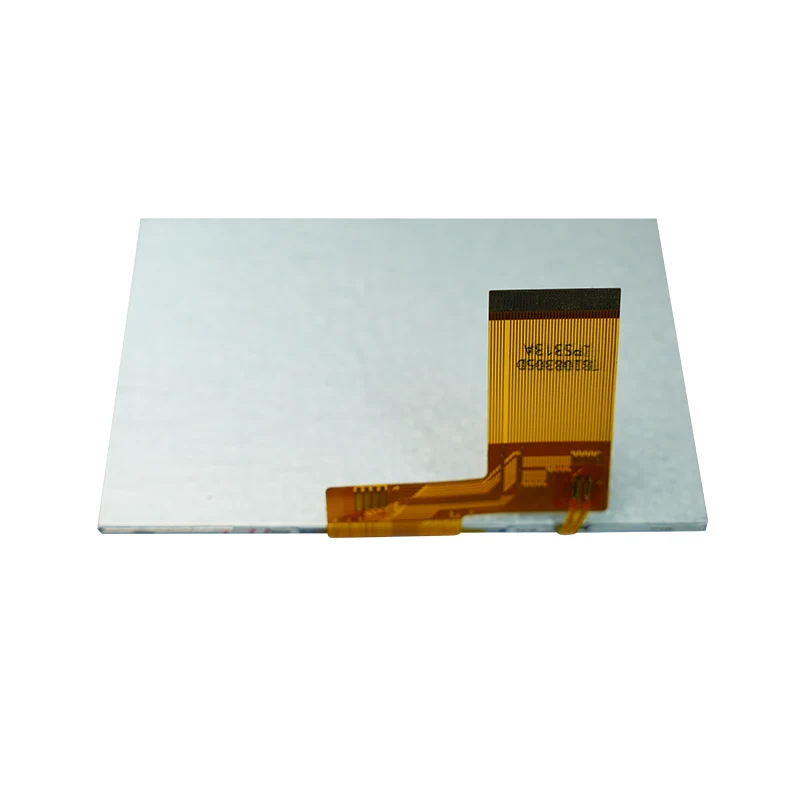

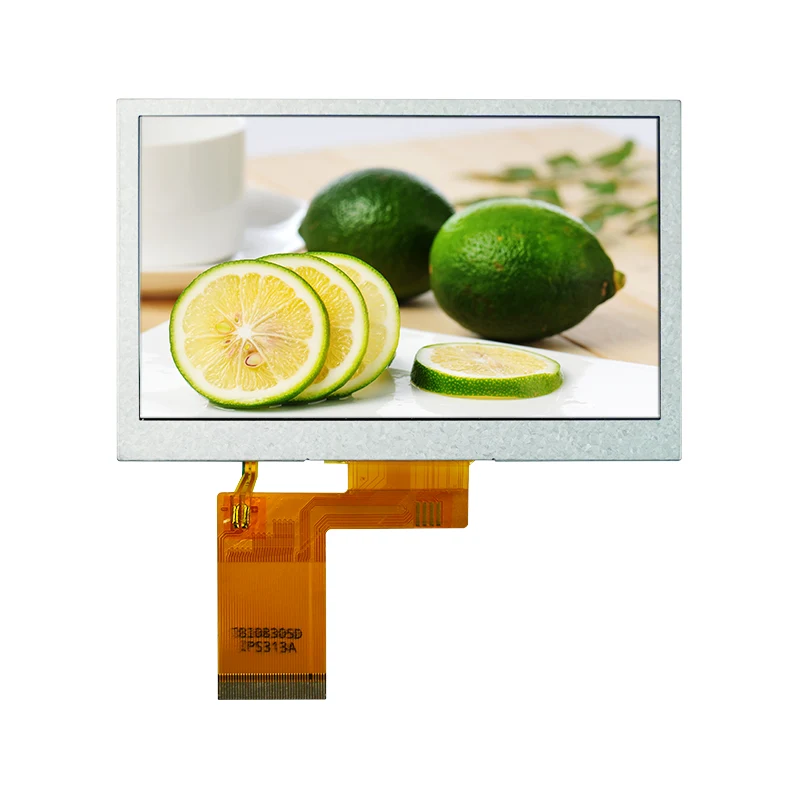

4.3' Transmissive IPS Color TFT LCD Display Module

Mga Pangunahing Tampok

• High Brightness Display: Karaniwang brightness na 500 cd/m² (minimum 450 cd/m²), na tinitiyak ang malinaw na visibility kahit na sa malakas na ambient light.

• Malawak na Temperatura na Operasyon: Sinusuportahan ang hanay ng temperatura ng pagpapatakbo na -20°C hanggang 60°C, na angkop para sa mga pang-industriyang kapaligiran.

• Malapad na Anggulo sa Pagtingin: Karaniwang pahalang na anggulo sa pagtingin na 70° at patayong anggulo sa pagtingin na 45°–60°, na nagbibigay-daan sa kumportableng pagtingin mula sa maraming anggulo.

• Mabilis na Tugon: Karaniwang oras ng pagtugon na 20ms, perpekto para sa pagpapakita ng mga dynamic na larawan.

• Energy-Saving Design: Gumagana sa mababang boltahe na 3.2V na may optimized na kahusayan para sa puting LED backlight.

Tianfu Customized 4.3' Transmissive IPS Color TFT LCD Display Module Detalye

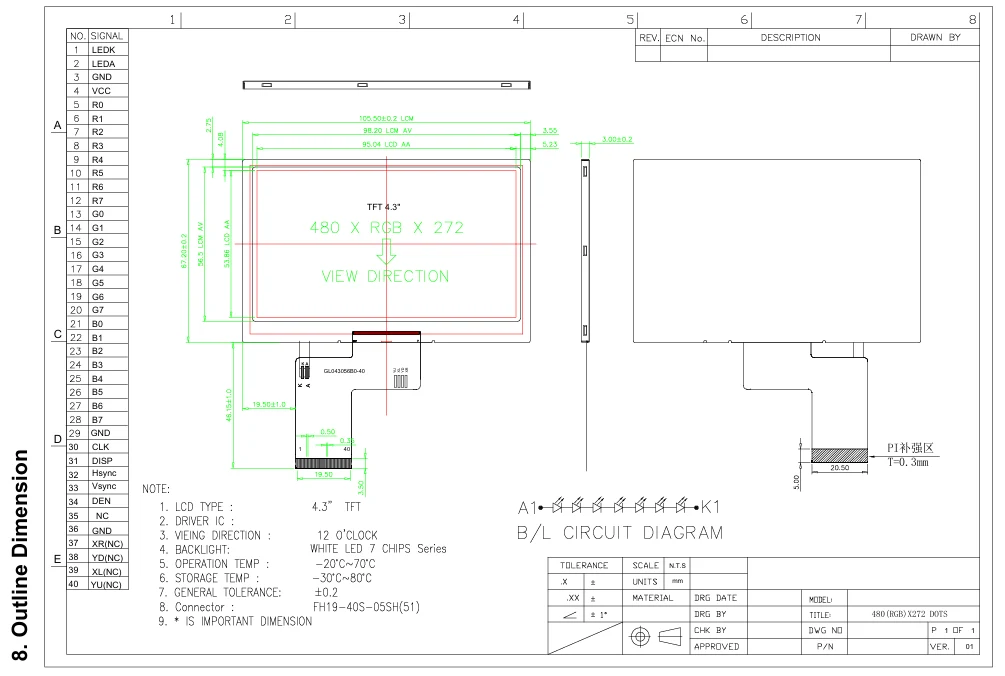

Tianfu 4.3’ Transmissive IPS Color TFT LCD Display Module Detalye

Ang 4.3' Transmissive IPS Color TFT LCD Display Module ay ginagamit sa iba't ibang larangan tulad ng sumusunod:

Industrial Automation at Kontrol

• Industrial HMI Panels: Pagsubaybay sa linya ng produksyon, pagpapakita ng status ng kagamitan

• Mga Instrumentong Pagsubok at Pagsukat: Oscilloscope, mga interface ng pagpapakita ng spectrum analyzer

• Mga PLC Control Terminal: Mga interface ng Human-machine para sa mga factory automation system

Automotive at Transportasyon System

• In-vehicle Navigation Displays: Aftermarket na mga screen ng navigation ng kotse

• Impormasyon sa Pampublikong Transportasyon: Bus stop arrival system, ticketing terminals

• Mga Instrumentong Makinarya sa Konstruksyon: Excavator, crane operator panel

Kagamitang Medikal at Pangangalagang Pangkalusugan

• Mga Portable na Medical Device: Monitor, mga display ng diagnostic equipment

• Mga Terminal sa Pagsubaybay sa Kalusugan: Mga interface ng device para sa pangangalaga sa kalusugan ng komunidad

• Mga Instrumentong Laboratory: Mga screen ng pagpapakita ng data para sa mga instrumentong analitikal

Smart Home at IoT

• Mga Smart Control Panel: Mga touch interface para sa home central control system

• Mga Display sa Pagsubaybay sa Seguridad: Pagbuo ng mga screen ng intercom system

• Mga Interface ng Smart Appliance: High-end na refrigerator, mga control panel ng washing machine

Mga Kagamitang Pangkomersyal at Pagtitingi

• Mga Sistema ng POS: Mga display ng retail terminal

• Mga Screen ng Impormasyon sa Advertising: Mga maliliit na digital signage na application

Pagsusuri ng aming kliyente: Industrial Thermostat Panel

Pinagtibay ng isang tagagawa ng kagamitang pang-industriya ang module na ito bilang interface ng display para sa kanilang sistema ng pagkontrol sa temperatura. Ito ay gumagana nang matatag sa loob ng higit sa 2 taon sa isang malamig na kapaligiran sa imbakan sa -10°C, na walang pagkasira ng liwanag. Ang anggulo ng pagtingin ay nakakatugon sa mga kinakailangan para sa pagsubaybay sa maraming anggulo.

Q1: Ano ang mga kinakailangan sa power supply para sa 4.3-inch TFT module na ito?

A: Ang module ay nangangailangan ng dalawang power supply: 1) 3.2V (typical) para sa logic section; 2) 12–16V para sa LED backlight, na may karaniwang halaga na 14V. Ang kasalukuyang backlight ay humigit-kumulang 40mA. Inirerekomenda na gumamit ng isang matatag na DC-DC converter upang maiwasan ang pagbabagu-bago ng boltahe na nakakaapekto sa pagganap ng display.

Q2: Maaari bang gumana nang normal ang module sa mababang temperatura na kapaligiran?

A: Oo, ang module na ito ay sumailalim sa mahigpit na pagsubok at maaaring gumana nang normal sa isang saklaw ng temperatura sa paligid na -20°C hanggang 60°C. Sa mababang-temperatura na kapaligiran, ang unang oras ng pagsisimula ay maaaring bahagyang pahabain (humigit-kumulang 1-2 segundo), ngunit hindi apektado ang pagganap ng display. Ang hanay ng temperatura ng imbakan ay -20°C hanggang 70°C.

Q3: Ano ang mga katangian ng viewing angle ng module? Aling mga posisyon sa pag-install ang angkop?

A: Ang module na ito ay gumagamit ng 12 o'clock viewing angle design, na may tipikal na horizontal viewing angle na 70° at vertical viewing angle na 45°–60°. Ito ay angkop para sa pag-install sa antas ng posisyon na may o bahagyang nasa itaas ng mga mata ng tagamasid. Para sa mga application na nangangailangan ng multi-angle viewing, inirerekumenda na ayusin ang anggulo ng pag-install o pumili ng modelo na may iba pang mga detalye ng viewing angle.

Q4: Sinusuportahan ba ng 20ms response time ang pag-playback ng video?

A: Ang karaniwang oras ng pagtugon na 20ms (maximum 30ms) ay maaaring suportahan ang karamihan sa mga sitwasyon ng application, kabilang ang mga update sa data, paglipat ng GUI, at standard-definition na pag-playback ng video. Para sa high-speed motion video o mga application sa paglalaro, inirerekomendang pumili ng nakalaang modelo na may mas maikling oras ng pagtugon.

Q5: Ano ang tagal ng buhay ng module at pagkasira ng backlight?

A: Sa ilalim ng na-rate na mga kondisyon sa pagpapatakbo, ang module ay idinisenyo upang magkaroon ng habang-buhay na higit sa 30,000 oras. Ang pagbaba ng liwanag ng backlight ng LED ay karaniwang mas mababa sa 10% sa loob ng 10,000 oras. Inirerekomenda na iwasan ang pagpapatakbo sa maximum na liwanag para sa pinalawig na mga panahon upang mapahaba ang buhay ng backlight.

Q6: Sinusuportahan ba nito ang touch functionality?

A: Ang modelong ito ay isang display-only module at hindi nagsasama ng touch functionality. Gayunpaman, maaari kaming magbigay ng tumutugmang resistive o capacitive touch screen na mga bahagi at tumulong sa proseso ng paglalamina. Ang touch screen ay kailangang bilhin at isama nang hiwalay.

Sample na Patakaran sa Supply

Sample Availability: Ang mga small-batch na sample ng 1–10 piraso ay available para sa pagsusuri at pagsubok ng customer.

Kasamang Dokumentasyon: Kasama sa bawat sample na pakete ang:

• Kumpletuhin ang datasheet ng produkto

• Mechanical drawings (CAD file sa DXF/STEP na mga format)

• Mga kahulugan ng pin at diagram ng koneksyon sa kuryente

• Inirerekomendang timing ng pagsisimula at code ng pagsasaayos ng rehistro

• Ligtas na operasyon at mga alituntunin sa proteksyon ng ESD

Mga Sample na Rekomendasyon sa Pagsusuri

Bago humiling ng mga sample, pakitiyak na ang iyong technical team ay may mga sumusunod na kakayahan:

• Kakayahang magmaneho: Kakayahang magbigay ng 3.2V logic power at 12–16V LED backlight power para sa module

• Pagkatugma sa interface: Maaaring tumanggap ng motherboard ng system ang FH19‑40S‑0.5SH(51) 40‑pin connector o katumbas na solusyon sa adaptor

• Suporta sa signal: Ang pangunahing control chip ay maaaring mag-output ng RGB 24-bit o 16-bit parallel interface signal

• Thermal na pagsasaalang-alang: Sapat na espasyo sa pag-alis ng init na nakalaan sa loob ng iyong device

🔧 Propesyonal na Saklaw ng Suporta sa Teknikal

Pangunahing Suporta sa Teknikal (Ibinigay nang Libre)

Nag-aalok kami ng sumusunod na suportang teknikal na nauugnay sa propesyonal na LCD module sa mga direktang customer:

1. Mga Pagtutukoy at Pagkonsulta sa Pagsasama

• Interpretasyon ng mga katangiang elektrikal ng module at mga rekomendasyon sa disenyo ng power supply

• Pag-install ng mekanikal at pagsusuri sa pagkakatugma sa istruktura

• Gabay sa paghihinang ng connector at mga proseso ng pagpupulong ng cable

• Mga rekomendasyon para sa pagsusuri sa kakayahang umangkop sa kapaligiran (temperatura/halumigmig).

2. Teknikal na Dokumentasyon ng Driver IC

• Kumpletuhin ang datasheet para sa ILI6485 driver IC

• Detalyadong register configuration at mga halimbawa ng sequence ng initialization

• Pagsusuri ng parameter ng timing ng interface at pagtutugma ng mga rekomendasyon

• Reference scheme para sa color gamma correction

3. Optical Performance Tuning Guidance

• Mga pamamaraan at pamantayan ng pagsubok sa pagkakapareho ng liwanag

• Mga mungkahi sa pag-optimize para sa pagtingin sa mga katangian ng anggulo sa aktwal na mga pag-install

• Mga direksyon sa pagsasaayos para sa pagganap ng contrast at kulay

• Mga scheme ng pagsubok sa oras ng pagtugon at pagsusuri

4. Suporta sa Pagpapatunay ng Pagiging Maaasahan

• Inirerekomendang burn-in test na mga kondisyon at cycle

• Disenyo at rekomendasyon sa proteksyon ng ESD

• Mga paraan ng pagsubok sa ikot ng temperatura

• Mga pangunahing punto para sa pangmatagalang pagsusuri sa pagiging maaasahan ng pagpapatakbo

Tugon sa Suporta sa Teknikal

• Oras ng pagtugon: Sinagot ang mga teknikal na katanungan sa loob ng 24 na oras sa mga araw ng trabaho

• Mga paraan ng komunikasyon: Suporta sa pamamagitan ng email, telepono, at mga online na pagpupulong para sa malalim na teknikal na pagpapalitan

• Dokumentasyon: Lahat ng teknikal na dokumento ay ibinigay sa parehong Chinese at English

• FAQ library: Ang isang library ng solusyon para sa mga karaniwang isyu sa pagsasama ay itinatag para sa sanggunian ng customer
